Transwerter 23 cm według US4ICI


sp7nhs
22.07.2011 07:37:14
poziom 3



Grupa: Użytkownik

Lokalizacja: JO91RU

Posty: 188 #737720
Od: 2011-6-26
Witam,


    sp7nhs pisze:


    Faktycznie z takim g6z-1fe
    przekaźnikiem u mnie w Łodzi
    będzie problem.
    Myślę, dobry pomysł wymiany.



I dlatego tak napisałem
To będzie rosądna zamiana tego przekaźnika
Jeśli się myle przepraszam.

Pozdrawiam
_________________
Mirek
SP7NHS
IC9100
✭✭✭✭

Electra23.04.2018 01:54:58
poziom 5

oczka

sq9mts
22.07.2011 07:54:53
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #737722
Od: 2011-6-26
    sp7nhs pisze:

    Witam,


      sp7nhs pisze:


      Faktycznie z takim g6z-1fe
      przekaźnikiem u mnie w Łodzi
      będzie problem.
      Myślę, dobry pomysł wymiany.



    I dlatego tak napisałem
    To będzie rosądna zamiana tego przekaźnika
    Jeśli się myle przepraszam.

    Pozdrawiam

np sprawa ceny g6z-1fe w TME czy FARNELL nie "schodzą" poniżej 20zł
a to co proponowałem jest dostępnie w cenie 2-4 zł
konstrukcyjnie zamiana bardzo prosta ???

sp8nty
22.07.2011 09:57:58
poziom 2

Grupa: Użytkownik

Lokalizacja: KO10SI

Posty: 57 #737739
Od: 2011-6-25


Ilość edycji wpisu: 2
Zobacz co to za przekaźnik i jakie jego parametry. Nie sugeruj się ceną. Ten przekaźnik ma impedancję 50 om i pracuje do 2.6GHz i dlatego autor go zastosował. Link do danych

TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


SP9OYO
22.07.2011 10:30:11
Grupa: Użytkownik

Posty: 15 #737750
Od: 2011-7-18


Ilość edycji wpisu: 1
Witam !
Otrzymałem informację z TME iż przekaźniki g6z-1fe są niedostepne.
Omron wycofał z produkcji.

sq9mts
22.07.2011 10:36:04
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #737754
Od: 2011-6-26


Ilość edycji wpisu: 5

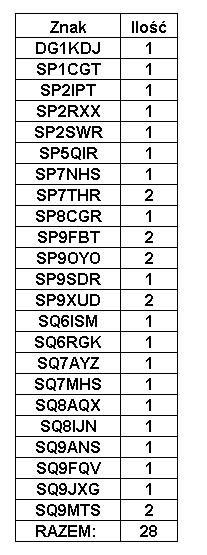

na razie naliczyłem tylu chętnych, jeśli kogoś pominąłem to przepraszam i proszę o zwrócenie uwagi
Obrazek
znalazłem jeszcze taki stary projekt:


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


sq9mts
22.07.2011 11:41:19
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #737788
Od: 2011-6-26
    sp8nty pisze:

    Zobacz co to za przekaźnik i jakie jego parametry. Nie sugeruj się ceną. Ten przekaźnik ma impedancję 50 om i pracuje do 2.6GHz i dlatego autor go zastosował. Link do danych

    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


ja wcale nie twierdzę że to jest zły przekaźnik - wręcz przeciwnie świetny i nadawał by się nawet jako antenowy przy niewielkich mocach ...
ale myślę że zastosowanie w tym miejscu gorszego tańszego i łatwiej dostępnego przekaźnika nie pogorszy parametrów TRV ....

SP5QIR
22.07.2011 11:44:12
Grupa: Użytkownik

Posty: 4 #737791
Od: 2011-7-22
Witam, jak można to ja też jestem zainteresowany 1 szt.

Artur
_________________
Pzdr
Artur

sq9ans
22.07.2011 13:17:12
poziom 2

Grupa: Użytkownik

Lokalizacja: jo90lj

Posty: 56 #737851
Od: 2011-7-18


Ilość edycji wpisu: 2
    sq9mts pisze:

    ....znalazłem jeszcze taki stary projekt:


    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Płytkę do tego transvertera ostatnio licytowałem na Ebay`u. Zakończyło się na 82 funtach.

Jeszcze jest taki projekt:



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Koncepcja podobna do US4ICI tylko nie ma syntezy a klasycznie generator 96 MHz z powieleniem do 1152 MHz.
A nie mówiłem od początku, że na 10 płytkach się nie skończy.
Sam układ pozwala na eksperymenty. Mogę oczywiście się mylić, ale gdyby zrobić filtry pasmowe na 13 cm i przeprogramować syntezę to byłby gotowy TRV na to pasmo. Do tego oświetlacz i parabola i mamy obskoczone dwa pasma.

sq9mts
22.07.2011 13:48:51
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #737861
Od: 2011-6-26
    sq9ans pisze:

      sq9mts pisze:

      ....znalazłem jeszcze taki stary projekt:


      TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



    Płytkę do tego transvertera ostatnio licytowałem na Ebay`u. Zakończyło się na 82 funtach.

    Jeszcze jest taki projekt:



    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



    Koncepcja podobna do US4ICI tylko nie ma syntezy a klasycznie generator 96 MHz z powieleniem do 1152 MHz.
    A nie mówiłem od początku, że na 10 płytkach się nie skończy.
    Sam układ pozwala na eksperymenty. Mogę oczywiście się mylić, ale gdyby zrobić filtry pasmowe na 13 cm i przeprogramować syntezę to byłby gotowy TRV na to pasmo. Do tego oświetlacz i parabola i mamy obskoczone dwa pasma.


Pierwowzorem tych wszystkich prostych konstrukcji jest chyba projekt KK7B z 1989 roku opisany tutaj:


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


sq8aqx
22.07.2011 14:06:26
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 331 #737864
Od: 2011-6-26
    sq9mts pisze:


    Pierwowzorem tych wszystkich prostych konstrukcji jest chyba projekt KK7B z 1989 roku opisany tutaj:


    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Ja powoli składam TRV wg KK7B i nie moge skończyć - zawsze jest coś innego na tapecie.
_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/

sp7thr
23.07.2011 08:41:28
Grupa: Użytkownik

Posty: 6 #738171
Od: 2011-7-21
Witam.

Proszę jeszcze dopisać dla mnie 2szt. , razem bedzie 4.

Janusz SP7THR

Electra23.04.2018 01:54:58
poziom 5

oczka

sp9mzh
23.07.2011 09:44:33
Grupa: Użytkownik

Posty: 1 #738181
Od: 2011-7-23
Witam serdecznie.

Ja również bardzo proszę o 1 płytkę. Przy okazji pytanie do Czesława. Może pokusiłbyś się o przygotowanie kitów złożonych z najtrudniej dostepnych elementów, które zamawiając raz w większej ilości będą tańsze? Myślę, że każdy chętnie zrekompensuje Ci z naddatkiem koszty. Dla nas wyjdzie to taniej, szybciej i jedną przesyłką wraz z płytkami, a i Tobie zostanie coś w kieszeni.

Pozdrawiam
Tadeusz SP9MZH

SP8CGR
23.07.2011 10:25:36
poziom 1

Grupa: Użytkownik

Lokalizacja: Zamość KO10or

Posty: 42 #738192
Od: 2011-6-27
Czesław może przy okazji zamówisz płytki do LNA wg.G4DDK,
opracowanie masz a chętni pewnie będą.

Pozdrawiam
Andrzej
_________________
Andrzej

sq9mts
23.07.2011 17:01:26
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #738323
Od: 2011-6-26
    sp9mzh pisze:

    Witam serdecznie.

    Ja również bardzo proszę o 1 płytkę. Przy okazji pytanie do Czesława. Może pokusiłbyś się o przygotowanie kitów złożonych z najtrudniej dostepnych elementów, które zamawiając raz w większej ilości będą tańsze? Myślę, że każdy chętnie zrekompensuje Ci z naddatkiem koszty. Dla nas wyjdzie to taniej, szybciej i jedną przesyłką wraz z płytkami, a i Tobie zostanie coś w kieszeni.

    Pozdrawiam
    Tadeusz SP9MZH

nie za bardzo mi się chce kompletować kit ......
patrzyłem za wzmacniaczami, ewewntualnie mógłbym mieć:
AG403-86 I AG503-89 patrząc na dane katalogowe wydaje mi się że mogły by być zamiennie,
jednakże niezbyt tanio bo około 7$ za sztukę

sp5gdm
23.07.2011 20:53:28
poziom 3



Grupa: Użytkownik

Lokalizacja: Wierzbica KO02mm

Posty: 127 #738461
Od: 2011-7-21
Witam
Jestem zainteresowany 2szt.
Pozdrawiam
_________________
Janek
SP5GDM
Wierzbica k/Serocka

sq9mts
23.07.2011 23:24:38
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #738512
Od: 2011-6-26


Ilość edycji wpisu: 1
Pod dyskusję czy warto .....
- zastosowałem popularny tani przekaźnik typu G6H
- ścieśniłem trochę procesor i układ SI - w uzyskane wolne miejsce dołożyłem dodatkowy stopień wzmacniacza ( można zastosować układy łatwiej dostępne i tańsze o troszkę mniejszym wzmocnieniu)
- w wolne miejsce wsadziłem układ TCXO .....

Obrazek

warto ???

SP2RXX
24.07.2011 06:16:01
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 6811 #738568
Od: 2011-6-25
Witaj Czesław,
uważam, że bardzo dobrze, tylko proszę jeszcze o zmiany w schemacie.
_________________
73! Maciej

sq9mts
24.07.2011 09:55:46
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 659 #738602
Od: 2011-6-26


Ilość edycji wpisu: 1
    SP2RXX pisze:

    Witaj Czesław,
    uważam, że bardzo dobrze, tylko proszę jeszcze o zmiany w schemacie.

poprawiony schemat
Obrazek

SP2IPT
24.07.2011 13:22:12
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 949 #738718
Od: 2011-7-20
Proponowałbym dodać jeszcze jeden przekaźnik zwierający wejście odbiornika do masy podczas nadawania. Koszt układu zwiększy się nieznacznie, a wydajnie poprawi bezpieczeństwo użytkowania urządzenia.

pozdrawiam
_________________
Electrical engineers do it with less resistance :)

sp9mru
24.07.2011 14:33:35
Grupa: Użytkownik

Posty: 9 #738746
Od: 2011-7-24
Witam !!! Czy mogę również prosić o 2 szt płytki
VY 73 Andrzej

Electra23.04.2018 01:54:58
poziom 5

oczka
