Transwerter 23 cm według US4ICI


SP2RXX
15.08.2011 16:08:53
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 7004 #750521
Od: 2011-6-25
    SP9OYO pisze:

    Jak ma ktoś jakieś zródło dostawy tego układu to proszę o informację.
    SP9OYO


Jakiego układu, bo mowa była o dwóch, jeśli chodzi o MGA-53543, to:



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


_________________
73! Maciej

Electra21.11.2018 03:00:01
poziom 5

oczka

sq9ans
15.08.2011 17:28:48
poziom 2

Grupa: Użytkownik

Lokalizacja: jo90lj

Posty: 57 #750557
Od: 2011-7-18
    SP9OYO pisze:

    Jak ma ktoś jakieś zródło dostawy tego układu to proszę o informację.
    SP9OYO


Tutaj go znalazłem:



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


SP2RXX
17.08.2011 20:07:04
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 7004 #751784
Od: 2011-6-25
Witam,
czy już ktoś rozpoczął budowę transceivera?
_________________
73! Maciej

SP9OYO
18.08.2011 15:47:34
Grupa: Użytkownik

Posty: 15 #752181
Od: 2011-7-18


Ilość edycji wpisu: 1
Są już podzespoły: powinny być wszystkie.
Dopiero odebrałem przesyłki.
Muszę sprawdzić zawartość.
Z faktur wynika iż powinny być wszystkie elementy.
Brak jest tylko SPF5043Z. Czesław SQ9MTS zobowiązał się zamówić te układy.
Proszę o zgłaszanie ilosci sztuk.
Co do reszty podzespołów to dziś wieczorem postaram się przedstawić ceny.
------------------------------------------------
Stanisław
SP9OYO 73!

sq9ans
18.08.2011 16:39:40
poziom 2

Grupa: Użytkownik

Lokalizacja: jo90lj

Posty: 57 #752207
Od: 2011-7-18
    SP9OYO pisze:

    Są już podzespoły: powinny być wszystkie.
    ...Brak jest tylko SPF5043Z. Czesław SQ9MTS zobowiązał się zamówić te układy.
    Proszę o zgłaszanie ilosci sztuk...


W jakiej orientacyjnie cenie będą te układy?

sq9mts
18.08.2011 17:18:06
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #752232
Od: 2011-6-26
    sq9ans pisze:

      SP9OYO pisze:

      Są już podzespoły: powinny być wszystkie.
      ...Brak jest tylko SPF5043Z. Czesław SQ9MTS zobowiązał się zamówić te układy.
      Proszę o zgłaszanie ilosci sztuk...


    W jakiej orientacyjnie cenie będą te układy?

liczyłam że kupię te:


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


niestety za późno ....
jeśli pojawią się ponownie to mogę kupić ....
wtedy przy zakupie 20 szt były by około 5zł/szt

SP2RXX
18.08.2011 20:19:47
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 7004 #752347
Od: 2011-6-25


Ilość edycji wpisu: 2
Usunąłem post kolegi SP9OYO za usunięcie mojej notatki oraz niestosowanie się do zaleceń, w której pisałem, iż sprawy handlowe winny znajdować się w dziale GIEŁDA! W tym dziale pozostawmy miejsce do wymiany doświadczeń i spraw technicznych.
_________________
73! Maciej

sq9mts
19.08.2011 20:49:57
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #752898
Od: 2011-6-26


Ilość edycji wpisu: 2
wydaje mi się że na wejście można by zastosować:


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


a chyba lepszy byłby:


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



mógłbym je mieć w granicy 6zł/szt

sp8nty
22.08.2011 12:22:28
poziom 2

Grupa: Użytkownik

Lokalizacja: KO10SI

Posty: 57 #754141
Od: 2011-6-25


Ilość edycji wpisu: 1

Ilość edycji Admina: 1


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Poszperajcie, trochę ciekawych elementów można kupić na wyższe częstotliwości.

sq9ans
22.08.2011 13:11:29
poziom 2

Grupa: Użytkownik

Lokalizacja: jo90lj

Posty: 57 #754176
Od: 2011-7-18
    sp8nty pisze:

    http://allegro.pl/wzmacniacz-w-cz-6ghz-mga-71543-smd-agilent-i1769327689.html

    Poszperajcie, trochę ciekawych elementów można kupić na wyższe częstotliwości.


Już wcześniej zaproponowałem ten układzik jako wejściowy ale jakoś nie było zainteresowania.

sq9mts
22.08.2011 19:23:17
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #754314
Od: 2011-6-26


Ilość edycji wpisu: 1
Widok fragmentu płytu TRV ze zmontowanym torem LO, wzmacniaczem LO,
oraz przylutowanym przewodem pomiarowym
Obrazek

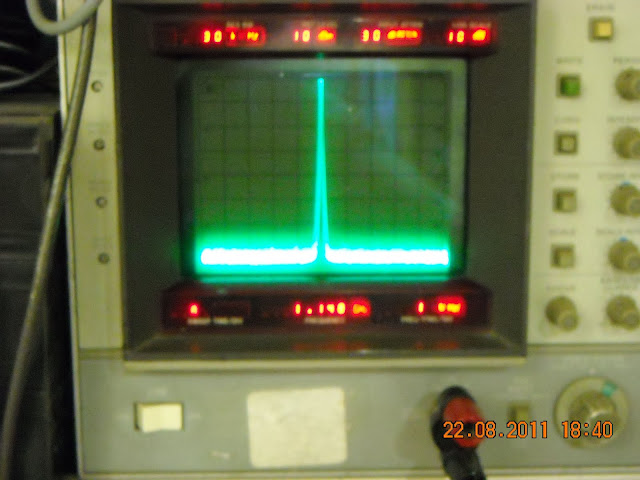

Widok sygnału LO na analizatorze widma:
Obrazek

Zmierzona moc sygnału w punkcie pomiarowym:
Obrazek

Electra21.11.2018 03:00:01
poziom 5

oczka

sq9mts
23.08.2011 14:22:56
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #754793
Od: 2011-6-26


Ilość edycji wpisu: 1
Dotychczas tego nie analizowałem, ale teraz jak zaczynam montowanie całości to coś mi nie pasuje,
a mianowicie: tłumik "PI" złożony z oporników R1 do R7.
posługując się programem do obliczania tłumika np ze strony:


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


wychodzi mi że ten zastosowany przez US4ICI ma około 33dB - to stanowczo za dużo.....
ja tam bym dał 20dB to przy mocy nadajnika w radyjku da 100mW na wyjściu z tłumika, potem jeszcze potencjometr dopasowujący.
Dla tłumika 20dB wartości oporników wychodzą: 61 omów i 245 omów, czyli 4x270omów (R1, R2, R3, R4)
R5 nie dajemy, R6 - około 250 omów i R7 61 omów.
Nie wiem jak wy, ale ja tak będę robił ....

SP7WMZ
23.08.2011 15:34:12
Grupa: Użytkownik

Lokalizacja: JO91RT ŁÓDŹ

Posty: 9 #754829
Od: 2011-8-6
Dałem w tym miejscu rezystorek bezindukcyjny 50 ohm z jakiegos cyrkulatora...dopasowuje wejscie i jest obciążeniem dla TRX.
Sporo zabawy z lutowaniem bo "poligony" skutecznie ciągną ciepło...


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


sq9mts
24.08.2011 18:56:26
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #755507
Od: 2011-6-26


Ilość edycji wpisu: 1
tak na szybko, uruchomiłem część nadawczą, przy podawaniu 144MHz/10mW na trymer 100omów wprost z generatora - uzyskałem 60mW na wyjściu (1296MHz) trv, zwiększanie poziomu sygnału 144MHz nie powodowało już zwiększania mocy na wyjściu .....

SP2IPT
24.08.2011 21:49:09
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 972 #755662
Od: 2011-7-20
No to jeszcze jakiś pomysł na PA tak powiedzmy 5-10W i bedzie dobrze wesoły
_________________
Electrical engineers do it with less resistance :)

SP7WMZ
24.08.2011 22:49:40
Grupa: Użytkownik

Lokalizacja: JO91RT ŁÓDŹ

Posty: 9 #755712
Od: 2011-8-6
RA 18H1213G... z DL:

TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA

... moze bedzie jakis rabacik przy wiekszej ilosci...

sq9mts
25.08.2011 18:15:09
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #756551
Od: 2011-6-26
sygnał na wyjściu toru nadawczego, moc około 60mW, 10dB/dz, 2MHz/dz
dwa sygnały w odstępach około 4MHz pozom około -55dB poniżej sygnału głównego
Obrazek

sp9dhq
25.08.2011 20:52:30
Grupa: Użytkownik

Lokalizacja: Ustroń JN99KR

Posty: 11 #756766
Od: 2011-8-7
Witam, czy jest jeszcze szansa załapać się na płytkę?

sq9mts
25.08.2011 21:05:17
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #756775
Od: 2011-6-26
    sp9dhq pisze:

    Witam, czy jest jeszcze szansa załapać się na płytkę?

płytek już nie ma, jeśli będą chętni uruchomimy jesienią "drugi rzut" ...

sq9mts
26.08.2011 09:37:07
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 665 #757130
Od: 2011-6-26
jeszcze wczoraj wieczorem zmieniłem indukcyjność L8 z 47nH na 39nH poziom LO wzrósł do 7,2mW
dziś wieczorem jeśli będę miał czas zobaczę jaki to będzie miało wpływ na poziom sygnału na wyjściu TX-a, spróbuję też podmienić L6 i L7 na 39nH - zobaczymy jakie będą efekty ...

Electra21.11.2018 03:00:01
poziom 5

oczka
