Transverter 2320 MHz wg. DJ6EP


SP2IPT
28.07.2013 21:05:59
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 915 #1553669
Od: 2011-7-20


Ilość edycji wpisu: 3
Bedzie troche offtopic, ale nie do konca oczko

W dniu dzisiejszym ekipa klubu SP2KDS udala sie na proby mikrofalowe aby przedmuchac i przetestowac sprzet wesoły

Marcin SQ2BXI z YL pojechali do Krynicy Morskiej (JO94tk), z drugiej strony SP2HMR, SP2IPT i Szymon z rodzinami do Rzucewa (JO94fq). Odleglosc miedzy lokalizacjami ponad 70 km przez Zatoke Gdanska.

Zestawy w Rzucewie byly nastepujace:
13cm: TRV DJ6EP + Tonna 0,2 W
6cm: TRV DB6NT + grid 3,5 W
3cm: TRV 4X6UJ + parabola 60 cm 1 W

Na poczatek udalo nam sie odebrac Janusza SP2RS z Sopotu (TRV wlasnej konstrukcji, parabola 3 W). Niestety posiadana przeze mnie moc okazala sie zbyt mala zeby pokonac dwie spore gorki po drodze.

Nastepnie przyszla kolej na proby z Marcinem SQ2BXI. Lacznosci przeprowadzilismy na kazdym pasmie z wysmienitymi raportami.
13cm CW 599/599, SSB 59/59
6cm SSB 59/59
3cm SSB/FM 59/59

Sygnal na 13cm okazal sie nie nadspodziewanie silny. Transciever az poskakiwal wesoły Anteny ustawione z naszej strony po przewidywanej trasie lacznosci.
Pierwsza lacznosc na 6cm okazala sie bardzo ciekawa. Ze wzgledu na przetaczajaca sie nad zatoka burze (dochodzaca juz wtedy do Krynicy) nie slyszelismy Marcina na trasie bezposredniej, dopiero ku naszemu zaskoczeniu wycelowanie anteny w Sea Towers w Gdyni dalo sygnal az do konca skali. Sea Towers byly mniej wiecej 60 stopni na poludnie od bezposredniej trasy! Jak tylko uslyszelismy grzmiacy sygnal CW do celowania antena odezwalismy sie na SSB pan zielony
10 GHz znowu po "normalnej" trasie. Tutaj z kolei dla ciekawosci oprocz SSB zrobilismy probe w FM bardzo szczęśliwy

Zacheceni wynikami poprosilismy Marka SP4MPB o obrocenie anteny w nasza strone i przetestowanie 13 cm.
Efekt byl piorunujacy pan zielony 549R/559S na golym transwerterze, odleglosc 170 km!

Potem juz tylko zwinac sprzet, zjesc obiad w restauracji, na plaze i do domu czesciowo w korku oczko

Troce filmow i zdjec ponizej:
13cm QSO i opis stacji oczko


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ FILMY » DARMOWA REJESTRACJA



6cm QSO


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ FILMY » DARMOWA REJESTRACJA



Marcel SP2HMR podczas instalowania urzadzen
Obrazek
Obrazek

SP2HMR, Szymon, SP2IPT. Tutaj lasnie widac roznice w ustawieniu anten. Zestaw 6 i 3 cm na Sea Towers, 13 cm na trase bezposrednia.
Obrazek

Od lewej SP2IPT, Szymon, SP2HMR
Obrazek

Obrazek
Obrazek

Widok na Zatoke Gdanska w strone Helu
Obrazek

Do uslyszenia oczko
_________________
Electrical engineers do it with less resistance :)

Electra22.01.2018 21:11:03
poziom 5

oczka

sq4fks
29.07.2013 14:09:58
poziom 3



Grupa: Użytkownik

Lokalizacja: Olsztyn

Posty: 118 #1554537
Od: 2012-3-19
Witam
W piątek odebrałem kubki od tokarza. W niedzielę postrebrzyłem i przylutowałem do moich 2 płytek.I tutaj rodzi się moje pytanie czy ktoś z koleżeństwa posiada jakiś rysunek rozmieszczenia gniaz sma w obudowie jakie odległości itp tak jak to Roman przygotował na 3,4 GHz. Nie chce mi się mierzyć wesoły i jak by ktoś miał byłbym wdzięczny. Pozdrawiam Tomek sq4fks
_________________
Tomek SQ4FKS
QTH Olsztyn KO03ET
www.sq4fks.blogspot.com/

dj6ep
29.07.2013 15:07:51
poziom 4

Grupa: Moderator

Posty: 223 #1554601
Od: 2011-6-29
Hallo Tomek, sorry ze dokumentacja jeszcze nie gotowa, pracuje nad nia!!

Co do gniazd SMA to sa dokladnie w tym samym miejscu jak w TRV na 9cm (polozenie sciezek do gniazd na plytce jest w obydwu transverterach identyczne). Odstep do krawedzi dolnej ramki musi byc rowniez 15mm.

73 roman.

sq4fks
03.08.2013 20:55:38
poziom 3



Grupa: Użytkownik

Lokalizacja: Olsztyn

Posty: 118 #1559587
Od: 2012-3-19
    dj6ep pisze:

    Hallo Tomek, sorry ze dokumentacja jeszcze nie gotowa, pracuje nad nia!!

    Co do gniazd SMA to sa dokladnie w tym samym miejscu jak w TRV na 9cm (polozenie sciezek do gniazd na plytce jest w obydwu transverterach identyczne). Odstep do krawedzi dolnej ramki musi byc rowniez 15mm.

    73 roman.

Dzięki Roman za odpowiedź
Ja dzisiaj skończyłem swój egzemplarz na 2,4 GHz. Za tydzień będzie strojony u Roberta SQ8AQX. Musiałem zmienić wysokość na 13mm ze względu na to że filtry robił tokarz i mają grubsze denka w innym przypadku ciężko by było ze strojeniem śrubami.
Pozdrawiam Tomek sq4fks
P.S> Jutro wyjeżdżam do SP8 jak będzie chwila to wstawię jakieś foty na forum.
_________________
Tomek SQ4FKS
QTH Olsztyn KO03ET
www.sq4fks.blogspot.com/

dj6ep
04.08.2013 15:39:46
poziom 4

Grupa: Moderator

Posty: 223 #1559976
Od: 2011-6-29
Tylko z braku czasu dokonczylem dopiero dzisiaj budowe i pomiary trzech transverterow.
Urzadzenia na originalnej plytce, jak juz Jakub SP2IPT stwierdzil, pracuja bez problemow.
W jednym egzemplazu konieczna byla mala zmiana ukladu (wiecej o tym w opisie budowy i strojenia) za to polepszyly sie wyraznie paramerty urzydzenia a w pierwszej kolejnosci toru nadawczego. Moc wyjsciowa POut-max. ponad 260 mW, punkt kompresji -1dB przy 200 mW Out. NF jednego egzemplaza ponizej 1,1dB!



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



73 roman.

sq8aqx
05.08.2013 23:58:30
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 328 #1560931
Od: 2011-6-26


Ilość edycji wpisu: 3

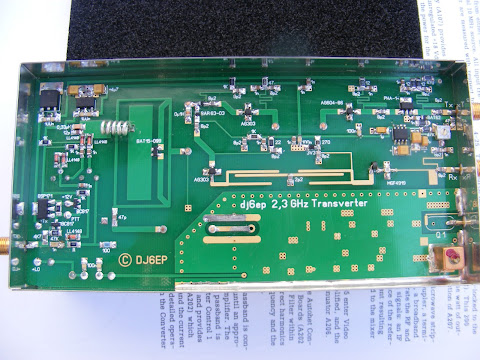

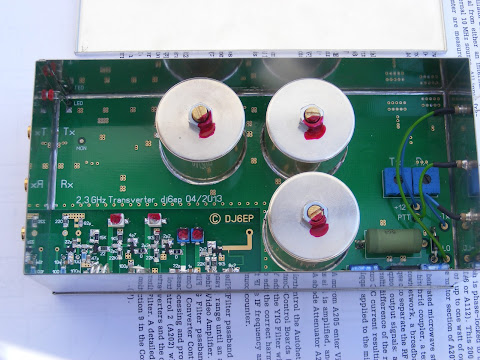

Sezon wakacyjny i zastój w montażu.


Obrazek
Obrazek



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA





_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/

sp3wyp_sk
11.08.2013 22:02:17
poziom 2

Grupa: Użytkownik

Lokalizacja: JO81SX

Posty: 59 #1566351
Od: 2011-7-25


Ilość edycji wpisu: 7
Witam. Po dlugim czasie wreszcie udalo mi sie znalezc troche wolnego czasu aby poskladac pierwszy TRV na 13cm. Konstrukcja jest bardzo udana. Wszystko rusza od reki tak samo jak bylo to na 9cm. Pogratulowac tylko Romkowi za checi jakie wlozyl przy budowie i opracowaniu TRV.
Moc z powielaczy w moim przypadku na poczatku przy 22-ohm opornikach 6mW. Zmieniajac je na 47-ohm - 1.5mW
w zupelnosci wystarcza do wysterowania TRV. Widmo sygnalu bardzo czyste. Moc wyjsciowa 220mW.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



TRV przetestowalem z SP3BEK na dystansie okolo 60 km , w obie strony szlo bardzo ladnie.
73 SP3WYP

sq8aqx
26.09.2013 18:14:07
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 328 #1609560
Od: 2011-6-26
Gdzie można kupić PRki 100R do regulacji RX i TX zastosowane w TRV.


_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/

SP2IPT
26.09.2013 18:23:56
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 915 #1609571
Od: 2011-7-20
Nie sprawdzalem dokladnie wymiarow, ale wydaje mi sie ze te spokojnie beda pasowac


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



pz
_________________
Electrical engineers do it with less resistance :)

sq8aqx
26.09.2013 18:37:54
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 328 #1609584
Od: 2011-6-26
Dziękuje za odpowiedź.
Z PDFa wynika, że rozstaw to 3386P.
Jeszcze tylko kolegę poproszę żeby mi je kupił wesoły


_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/

SP5MX
26.09.2013 23:03:50
poziom 1

Grupa: Użytkownik

Lokalizacja: KO02ff

Posty: 48 #1609802
Od: 2011-8-7
Robert,

teraz w TME możesz się zarejestrować jako osoba fizyczna. Wejdź w rejestrację.

pozdr.
Irek SQ5MX
_________________

------
Irek

Electra22.01.2018 21:11:03
poziom 5

oczka

sq8aqx
27.09.2013 09:57:37
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 328 #1609970
Od: 2011-6-26
    SQ5MX pisze:

    Robert,

    teraz w TME możesz się zarejestrować jako osoba fizyczna. Wejdź w rejestrację.

    pozdr.
    Irek SQ5MX


Zgadza się, tylko jak ja chce kupić kilka PRków to przesyłka będzie droższa niż zawartość.
Kolega odbierze w TME.


_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/

dj6ep
26.10.2013 23:25:51
poziom 4

Grupa: Moderator

Posty: 223 #1637571
Od: 2011-6-29
Z prywatnej poczty wiem, ze wiekszosc skladakow jest zbudowana.
Chyba nie zaszkodzi jezeli napisze jeszcze pare zdan.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


sp3wyp_sk
10.11.2013 13:35:30
poziom 2

Grupa: Użytkownik

Lokalizacja: JO81SX

Posty: 59 #1653377
Od: 2011-7-25
Witam Wszystkich, kolejne 4 sztuki zrobione.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



TRV ruszaja od reki. Moc wyjsciowa powyzej 250mW, sygnal bardzo czysty.
Trzeba jedynie pobawic sie opornikami w powielaczu. W kazdej z czterech sztuk byla inna moc LO od 2,5mW do 6mW. Oporniki szczepiajace jakie zastosowalem w tych czterech TRV to:
- 22, 47, 33 ohm
- 22, 47, 47 ohm
- 22 ,47, 47 ohm
- 22, 56, 51 ohm
Romek zawsze w LO mierzy mniej mocy niz w moich i ma mniejsze oporniki szczepiajace.
73 SP3WYP

sp3wyp_sk
17.11.2013 20:59:10
poziom 2

Grupa: Użytkownik

Lokalizacja: JO81SX

Posty: 59 #1660318
Od: 2011-7-25
Kolejny TRV dla Tomka SP5XMU.
Moc wyjsciowa taka sama 250 mW.
Tak jak kazdy inny ruszyl od reki - Romek naprawde bardzo udana konstrukcja.
73 SP3WYP


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


dj6ep
30.11.2013 10:35:15
poziom 4

Grupa: Moderator

Posty: 223 #1673020
Od: 2011-6-29


Ilość edycji wpisu: 1
    sp3wyp pisze:

    Kolejny TRV dla Tomka SP5XMU.
    Moc wyjsciowa taka sama 250 mW.
    Tak jak kazdy inny ruszyl od reki - Romek naprawde bardzo udana konstrukcja.
    73 SP3WYP


    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




    TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Mini konkurs!!!!!!
(troche zartow tez musi byc).

Na zalaczonych zdjeciach transwertera dla Tomka SP5XMU odkryto dwa niedociagniecia w budowie urzadzenia, ktore musza byc poprawione. Pomimo tego nie watpie, ze TRV dziala zupelnie poprawnie. Kto znajdzie te bledy i napisze tutaj o co chodzi temu "postawie" z przyjemnoscia przy nastepnym spotkaniu duze piwo!! Jestem ciekawy czy ktos je zauwazy?

73 roman.

sq2lx
30.11.2013 13:19:39
poziom 3



Grupa: Użytkownik

Lokalizacja: Gdynia JO94FL

Posty: 189 #1673098
Od: 2011-8-11
Zaryzykuję, chociaż nie jestem pewien na 100% . Jak bym pisał herezje proszę o wykasowanie mojego postu Hi. Pierwsze to chyba gniazda SMA powinny być skontrowane nakrętką żeby to połączenie masy było pewne, lub lepiej zalutować. A drugie to ten grzejnik kwarcu powinien być chyba bardziej od strony Cewki i na krótszych kabelkach .
_________________
73! Krzysiek SQ2LX
http://sq2lx.blogspot.com/

dj6ep
30.11.2013 13:34:08
poziom 4

Grupa: Moderator

Posty: 223 #1673102
Od: 2011-6-29
    sq2lx pisze:

    Zaryzykuję, chociaż nie jestem pewien na 100% . Jak bym pisał herezje proszę o wykasowanie mojego postu Hi. Pierwsze to chyba gniazda SMA powinny być skontrowane nakrętką żeby to połączenie masy było pewne, lub lepiej zalutować. A drugie to ten grzejnik kwarcu powinien być chyba bardziej od strony Cewki i na krótszych kabelkach .


Witaj Krzysiek i dzieki za "udzial w zabawie".

Co do gniazdek to mozna by zrobic jak proponujesz, chociaz metoda ktora wybral Michal jest zupelnie wystarczajaca. Co do grzejnika to dlugosc kabelkow jest bez znaczenia.
Sorry smutnysmutnysmutnysmutny (sa wazniejsze bledy).
Ze jestes pierwszym, ktory zabral glos w tym temacie, chetnie wypije z toba w Bydgoszczy piwo na moj rachunek!!lollollol

73r.

sp6fig
30.11.2013 14:21:11
poziom 4

Grupa: Użytkownik

Lokalizacja: Wałbrzych JO80DT

Posty: 240 #1673120
Od: 2011-7-31
Być może i moje uwagi są chybione ? Ja zauważam, ze przepust sygnału MON jest wyprowadzony przy diodzie sygnalizującej obecność napięcia na części nadawczej.

_________________
73` Marian SP6FIG

dj6ep
30.11.2013 14:27:23
poziom 4

Grupa: Moderator

Posty: 223 #1673122
Od: 2011-6-29
    sp6fig pisze:

    Być może i moje uwagi są chybione ? Ja zauważam, ze przepust sygnału MON jest wyprowadzony przy diodzie sygnalizującej obecność napięcia na części nadawczej.


Zgadza sie Marian ale czy to ma jakies znaczenie??smutnysmutnysmutnysmutny

Moze troche sprecyzuje:

Michal budujac TRV popelnil dwa razy to samo niedociagniecie, ktore widac na drugim zjeciu od gory.

73r.
