TRV 24GHz

SQ9MTS

sq9mts
17.07.2011 14:28:38
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #735379
Od: 2011-6-26


Ilość edycji wpisu: 4
Uczestnicząc dziś (17 06 2011) w spotkaniu krótkofalowców w Rybniku wszedłem w posiadanie drogą kupna, za niewielkie pieniądze tak wyglądające "pudełeczka"
Obrazek
Obrazek
Obrazek
poniżej będę opisywał poczynania z tym "złomem"

Electra21.11.2024 13:57:47
poziom 5

oczka

sq9mts
18.07.2011 07:55:29
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #735558
Od: 2011-6-26


Ilość edycji wpisu: 1
tak "miej więcej" wygląda schemat blokowy części odbiorczej
Obrazek
wybrane częstotliwości pośredniej zdeterminowane dostępnością elementów

sq9mts
19.07.2011 07:01:31
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #735985
Od: 2011-6-26


Ilość edycji wpisu: 3
To będzie dawca częśći:
Obrazek

filtr 1250 MHz - pasmo przenoszenia 10MHz
Obrazek

filtr 140 MHz - dający przestroić się na 146 MHz
Obrazek

sq9mts
20.07.2011 08:00:51
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #736571
Od: 2011-6-26
Zacznę chyba od LO, powstanie na bazie tego:
Obrazek

widok w środku:
Obrazek
Obrazek

sq9mts
20.07.2011 08:48:13
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #736607
Od: 2011-6-26
Wybrałem akurat tą wersję "obudowy" z tego względu że obwody powielacza oraz procesor, synteza,VCO są na oddzielnych płytach. Płyta procesora o VCO będzie całkowicie nowa ....

OK1EM
28.11.2011 11:48:14
Grupa: Użytkownik

Posty: 11 #809308
Od: 2011-9-7
    sq9mts pisze:

    tak "miej więcej" wygląda schemat blokowy części odbiorczej
    Obrazek
    wybrane częstotliwości pośredniej zdeterminowane dostępnością elementów



Hi Jacek,
Proszę jesteś już stara tego modułu? Jakie poziomy są i wzmocnienia?
Mam podobną linię modułów MW SRAL.
Dziękujemy Ed OK1EM

sq9mts
28.11.2011 13:33:54
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #809350
Od: 2011-6-26


Ilość edycji wpisu: 1
    OK1EM pisze:

      sq9mts pisze:

      tak "miej więcej" wygląda schemat blokowy części odbiorczej
      wybrane częstotliwości pośredniej zdeterminowane dostępnością elementów



    Hi Jacek,
    Proszę jesteś już stara tego modułu? Jakie poziomy są i wzmocnienia?
    Mam podobną linię modułów MW SRAL.
    Dziękujemy Ed OK1EM

niestety niewiele z tym zrobiłem .....

sq9mts
05.12.2011 18:49:57
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #813825
Od: 2011-6-26


Ilość edycji wpisu: 24

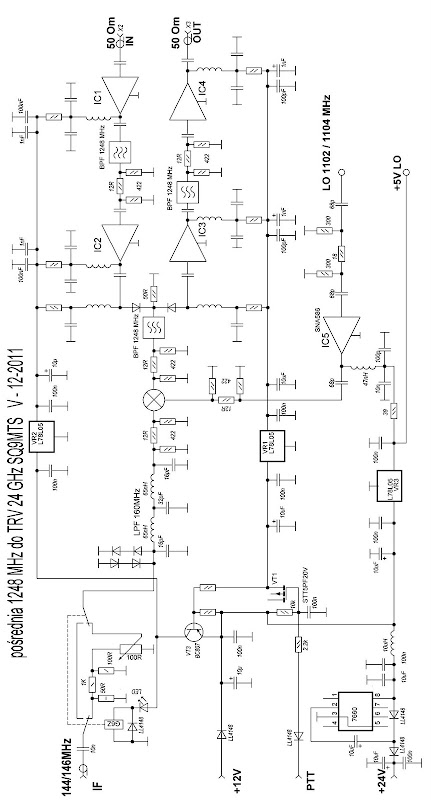

Schemat bloku pośredniej częstotliwości 1248MHz oraz LO
Obrazek
Obrazek

sq9mts
05.12.2011 20:42:27
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #813921
Od: 2011-6-26


Ilość edycji wpisu: 2
    dj6ep pisze:

    Widze Czesiek, ze zbudowales nowy transwerter na 23 cm. To moze przestane sie tamtym meczyc? 73r.

męcz się, życie nie jest lekkie ...

ten trv us4ici nie jest zły ..., są już na nim zrobione pierwsze łączności, jest nawet pierwsza łączność SP - OK
tylko właściciel tamtego trv-a nie chce się publicznie ujawniać ....

jeszcze tego nie zbudowałem, to dopiero wstępny schemat, jak będzie projekt płytki to będzie półmetek ...
po prostu mam filtry na 1250MHz, może i dało by się je przestroić na 1296MHz - potrzebna była by "mechaniczna skrobaczka" i network analyzer ..

SP2IPT
05.12.2011 21:50:22
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #814002
Od: 2011-7-20
Albo źródło szumu i analizator widma oczko
_________________
Electrical engineers do it with less resistance :)

sq9mts
10.12.2011 21:25:58
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #816989
Od: 2011-6-26
Na dzień dzisiejszy tak wygląda PCB, nie jest to jeszcze koniec, ale już niewiele zostało.
Roman miałeś rację, jeśli filtry przestroi się na pasmo amatorskie to będzie tranzwerter ...
Obrazek

Electra21.11.2024 13:57:47
poziom 5

oczka

sq9mts
11.12.2011 12:22:54
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #817182
Od: 2011-6-26
Filtry są firmy MICROWAVE CIRCUITS INC.
Obrazek
typu: C0312253 z czego C03 to typ filtru, 1225 częstotliwość środkowa
niestety na stronie producenta nie znalazłem nic na jego temat
mam parę płytek z filtrami ...
kiedyś próbowałem przestrajać podobnego typu z pasma 900MHz - dają się podciągnąć w górę
na tych C03.... jeszcze nie eksperymentowałem, może jak będą płytki ....

mam na też płytkach mieszacze które zamierzam tu zastosować, nie udało mi się znaleźć ich parametrów, firma MCL mieszacz typu: RMS-65, z układu wiem jak mają wyprowadzenia,
gdyby ktoś przypadkiem miałby notę katalogową to byłbym wdzięczny ....

sq4avs
11.12.2011 12:47:30
poziom 3

Grupa: Użytkownik

Posty: 128 #817198
Od: 2011-10-7


Ilość edycji wpisu: 1
Jak kiedyś się spytałem o ten mieszacz Mini Circuitsa to padło pytanie a skąd go mam. Filtr na rezonatorach można zrobić samemu skracając rezonatory z dipleksera gsm z 9mm do 5mm, taki diplekser kosztuje 3-4 zł w tv -sacie a można z niego zrobić 4 filtry. Dla dwóch rezonatorów wygląda to tak, filtr typu sprzężone rezonatory skracane trymerami 2-6pF. Pojemność sprzęgająca 0,22pF, na wejściu filtru 0,82pF na wyjściu cewka 22nH.

sq9mts
11.12.2011 13:00:38
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #817204
Od: 2011-6-26
    sq4avs pisze:

    Jak kiedyś się spytałem o ten mieszacz Mini Circuitsa to padło pytanie a skąd go mam.

powiedzmy że mieszacze są z urządzeń wykonywanych na specjalne zamówienie .....

sq9mts
12.12.2011 10:01:33
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #817775
Od: 2011-6-26


Ilość edycji wpisu: 2
"chyba" ostateczne wersje schematu i płytki ...
Obrazek

niestety bez paru "drutów" się nie obejdzie ...
Obrazek

SP2IPT
12.12.2011 10:57:58
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 1002 #817813
Od: 2011-7-20
Przerzuć kondensator separaujący wejście pośredniej za sterowanie bazy tranzystora przełączającego RX/TX.
_________________
Electrical engineers do it with less resistance :)

sq9mts
12.12.2011 17:52:14
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #818034
Od: 2011-6-26
    SP2IPT pisze:

    Przerzuć kondensator separaujący wejście pośredniej za sterowanie bazy tranzystora przełączającego RX/TX.

Dzięki Jakub, już się poprawiłem

sq9mts
13.12.2011 13:49:55
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #818643
Od: 2011-6-26
blok zasilacza do modułu RX-a
schemat i płytka
Obrazek
Obrazek

sq9mts
06.11.2013 18:21:27
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #1649548
Od: 2011-6-26
Widok projektów płytek zasilaczy modułów RX-a i TX-a
Obrazek

sq9mts
06.11.2013 18:49:00
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 727 #1649566
Od: 2011-6-26
zmontowana płytka zasilacza RX-a,
moduł w trakcie prób
Obrazek

Electra21.11.2024 13:57:47
