Synteza geometrii anteny parabolicznej za pomocą parametrycznego programu CAD

Fusion 360

SQ1GQC
28.02.2019 17:34:04
poziom 4

Grupa: Użytkownik

Posty: 368 #2642797
Od: 2014-2-18


Ilość edycji wpisu: 2
Tytuł groźny, ale nic strasznego w tym nie ma. Aby zaprojektować antenę paraboliczną, bądź stworzyć model do analizy istniejącej musimy dysponować danymi geometrycznymi. Stworzyłem sobie prosty "wehikuł", który na podstawie podanej średnicy i założonego f/D generuje mi geometrię paraboli o tych parametrach. Parametryczność systemu CAD pozwala wszelkie obliczenia zawrzeć wewnątrz tego "wehikułu" i nie tworzyć z góry osobnego projektu dla każdej średnicy i stosunku f/D. Programem CAD/CAM który od kilku lat używam jest Fusion 360 Autodesku. W kwestii generowania krzywych stożkowych (conic curves) jest dość niestety ograniczony i ten obszar jest nieco zaniedbany, aczkolwiek jest to wystarczające narzędzie w tym wypadku. Najbardziej doskwiera mi brak parametryczności Rho krzywej stożkowej rozróżniającego parabolę od elipsy i hiperboli. Ponieważ celem moim jest stworzenie kompletnego "wehikułu" dla anten w układzie Cassegraina, mogę mieć w związku z tym kłopot z automatyczną generacją geometrii hiperbolicznego zwierciadła wtórnego. Dla anten parabolicznych oświetlanych w ognisku nie stanowi to problemu.

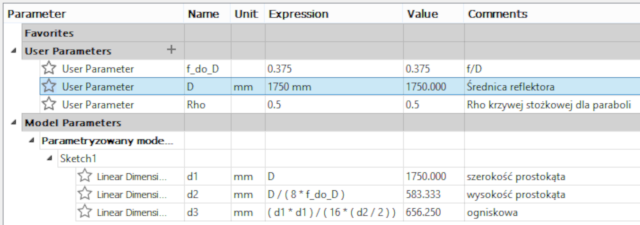

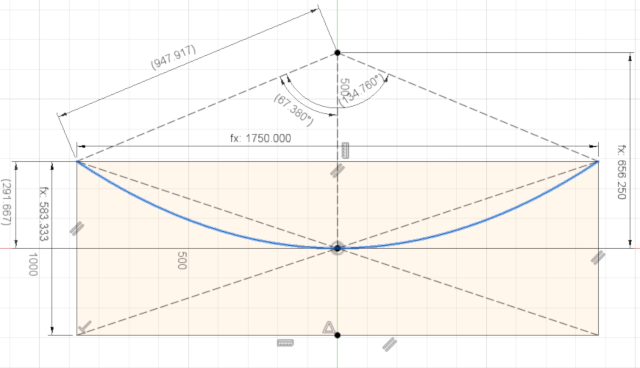

Co nam daje to mini-narzędzie? Po podaniu f/D i średnicy reflektora tworzy geometrię paraboli, wyznacza ogniskową, podaje kąty oświetlenia i odległość ogniska od krawędzi paraboli. Prace należy rozpocząć od zdefiniowania parametrów użytkownika. Następnie należy stworzyć prostokąt w oparciu o punkt zerowy układu współrzędnych a jego wymiary zdefiniować parametrycznie. Następnie na dwóch górnych narożach prostokąta rozpiąć "conic curve" o Rho=0,5. W osi zwierciadła postawić punkt definiujący ogniskową a jego odległość od zwierciadła zdefiniować w/g tabeli parametrów. Potem możemy zdefiniować kąty oświetlania aby móc je odczytywać. I gotowe. Wszystkie "constraints" są na rysunku widoczne.

Obrazek

Obrazek

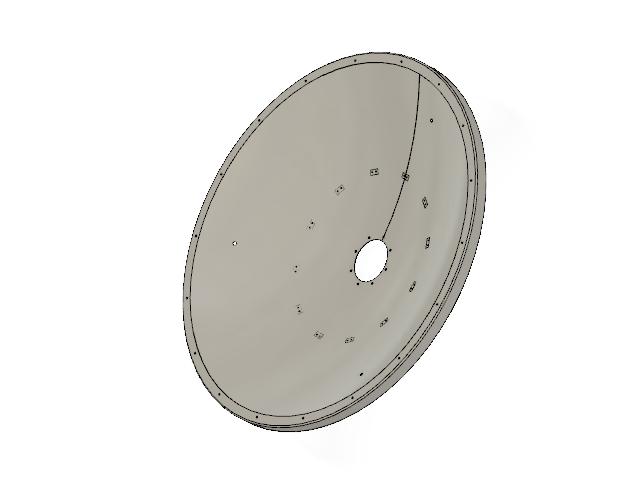

Co z tym możemy zrobić? Na przykład wymodelować antenę:

Obrazek

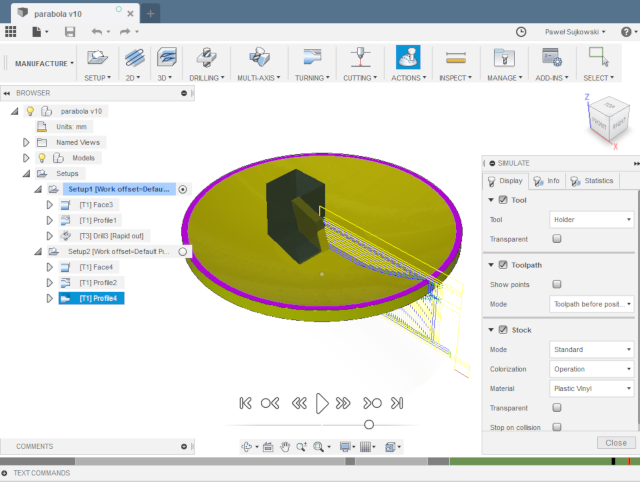

jeśli mamy możliwość wytworzyć ją za pomocą obróbki skrawaniem, możemy wygenerować w CAM-ie ścieżkę narzędzia.

Obrazek

Można też tak przebudować parametry, aby na podstawie średnicy i głębokości talerza wyznaczyć f/D i w związku z tym ogniskową. To do identyfikacji nieznanego talerza. Nie mam chwilowo takiej potrzeby, ale przekształcenie podanych zależności z tabeli parametrów jest raczej sprawą trywialną.

No i sam Fusion 360. Zdobywa ostatnimi czasy dużą popularność gdyż dla uczniów, studentów, amatorów i początkujących firm jest możliwość uzyskania darmowej licencji. A płatna licencja nie jest droga i ze względu na model licencjonowania płatna jest corocznie (podpada pod model SaS). Ja postawiłem na niego na samym początku jego rozwoju jako niezależnego narzędzia.
_________________
Paweł

Electra28.03.2024 10:46:45
poziom 5

oczka

sp3qfe
23.11.2020 23:41:22
poziom 3

Grupa: Użytkownik

Lokalizacja: JO92he

Posty: 165 #6577632
Od: 2012-2-12
Skoro przyjąłeś średnicę 1750mm, a f/D=0.375, to f powinno być: ~656mmm, tymczasem tu na grafice (o ile dobrze rozumiem) jest 500mmm, a więc f/D = 500mm/1750mm = ~0.285. Czym jest spowodowana ta różnica?
_________________
Strona o obrazach EME

sp2cnw
23.11.2020 23:55:58
poziom 4

Grupa: Użytkownik

Posty: 322 #6577637
Od: 2011-6-30


Ilość edycji wpisu: 2
Witam !

Pawele, ale jest do tego kalkulator o nazwie PARABOLA 2.

Jeśli komuś jest potrzebny to mogę go udostępnić !
Dodatkowo mam też opis do anteny offsetowej.

Janusz SDP 2 CNW

sp3qfe
24.11.2020 00:39:01
poziom 3

Grupa: Użytkownik

Lokalizacja: JO92he

Posty: 165 #6577863
Od: 2012-2-12


Ilość edycji wpisu: 1
    sp2cnw pisze:

    Witam !

    Pawele, ale jest do tego kalkulator o nazwie PARABOLA 2.

    Jeśli komuś jest potrzebny to mogę go udostępnić !
    Dodatkowo mam też opis do anteny offsetowej.

    Janusz SDP 2 CNW


O tym Januszu napisałeś?



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Przy okazji, dla tych co wolą sami sobie cos policzyć (tak jak ja):



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ FILMY » DARMOWA REJESTRACJA


_________________
Strona o obrazach EME

SQ1GQC
24.11.2020 06:11:28
poziom 4

Grupa: Użytkownik

Posty: 368 #6579563
Od: 2014-2-18
    sp3qfe pisze:

    Skoro przyjąłeś średnicę 1750mm, a f/D=0.375, to f powinno być: ~656mmm, tymczasem tu na grafice (o ile dobrze rozumiem) jest 500mmm, a więc f/D = 500mm/1750mm = ~0.285. Czym jest spowodowana ta różnica?


I tak jest. Wartość 500 odnosi się do punktu siatki mojego CAD-a. Tutaj kolorem czerwonym podkreśliłem gdzie wyświetla odległość do ogniska.

Obrazek

Obrazek


    sp2cnw pisze:

    Pawele, ale jest do tego kalkulator o nazwie PARABOLA 2.


A czy ten kalkulator generuje wprost geometrię w systemie CAD? Ja nie potrzebuję znać tylko parametrów, to moje "narzędzie" służy mi wprost do generacji geometrii. Na podstawie wygenerowanej geometrii mogę wprost w CAD-zie wygenerować ścieżkę w G-kodzie dla tokarki aby wytoczyć mały reflektor paraboliczny czy zaprojektować mocowanie anteny wprost do konkretnej krzywizny. Dwa różne narzędzia do różnych celów. Raczej ciężko to porównać.
_________________
Paweł

sp3qfe
25.11.2020 01:50:30
poziom 3

Grupa: Użytkownik

Lokalizacja: JO92he

Posty: 165 #6585909
Od: 2012-2-12
Cześć,

SQ1GQC dzięki za wyjaśnienia wesoły

    SQ1GQC pisze:


    (...) Dwa różne narzędzia do różnych celów. Raczej ciężko to porównać.


A ja sobie takie coś stworzyłem, bo podaje parametry na których mi zależy i przynajmniej wiem skąd się one biorą ,)



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA


_________________
Strona o obrazach EME

sq8aqx
26.11.2020 19:44:29
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 375 #6600321
Od: 2011-6-26
Paweł jak możesz przelicz mi.

Mam:
średnica 3230mm
głębokość 415mm
F/D -0,49

Przy takiej krzywiźnie jaka będzie średnica i głębokość dla:
F/D -0,4
F/D -0,375
F/D -0,35
_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/

SQ1GQC
26.11.2020 22:16:11
poziom 4

Grupa: Użytkownik

Posty: 368 #6601286
Od: 2014-2-18


Ilość edycji wpisu: 2
Cześć,

Dla podanego f/D i średnicy 3230 mm wychodzi mi ognisko w odległości 1582,7 mm a głębokość 411,99 mm. I teraz takie przypadki:
1. f/D=0,4, f=1582,7 mm =>, D=3956,75 mm, głębokość = 618,242 mm
2. f/D=0,375, f=1582,7 mm =>, D=4220,53 mm, głębokość = 703,422 mm
3. f/D=0,35, f=1582,7 mm =>, D=4522 mm, głębokość = 807,5 mm
Kąty oświetlenia na rysunkach

Jeśli by literalnie potraktować średnicę i głębokość tego wycinka paraboli, to prawdziwe f/D wynosi 0,486446, a ognisko jest w odległości 1571,221 mm. W takim wypadku szukane wymiary:
4. f/D=0,4, f=1571,221 mm =>, D=3928,05 mm, głębokość = 613,758 mm
5. f/D=0,375, f=1571,221 mm =>, D=4189,93 mm, głębokość = 698,322 mm
6. f/D=0,35, f=1571,221 mm =>, D=4489,2 mm, głębokość = 801,643 mm
Kąty oświetlenia nie różnią się zbytnio, więc już nie załączam rysunków dla przypadku 4,5,6.

Chcesz dodać panele w celu powiększenia średnicy?



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA





TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA


_________________
Paweł

sq8aqx
26.11.2020 22:51:04
poziom 4

Grupa: Użytkownik

Lokalizacja: Chorzelów KO00RH

Posty: 375 #6601460
Od: 2011-6-26
Dziękuję za przeliczenia.

Mam z odzysku wygięte elementy i zastanawiam się jakiej średnicy antenę zbudować.
Tak myślę te 3230mm powiększyć.


_________________
Robert sq8aqx

http://sq8aqx.blogspot.com/
