TRV 3,4GHz

wg. SQ9MTS

sq9mts
14.01.2012 11:15:49
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #840448
Od: 2011-6-26
Wersja LO z układem LTC6946
Obrazek

Electra18.07.2018 01:16:19
poziom 5

oczka

sq9mts
25.01.2012 20:13:14
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #850461
Od: 2011-6-26
dla pasma 3,4Ghz jakie wymiary powinien mieć filtr kubkowy ???
- średnica wewnętrzna
- wysokość wewnątrz
- wysokość kołków
- rozstaw kołków

SP2RXX
25.01.2012 22:54:45
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 6883 #850582
Od: 2011-6-25
Witaj Czesiu,
w poniższym linku jest opisany:



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


_________________
73! Maciej

sq9mts
26.01.2012 07:49:40
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #850675
Od: 2011-6-26
Dziękuję Maćku,
jeszcze zapytam:
jaką zaślepkę z "hydrauliki" miedzianej można stosować na filtry w paśmie 3,4GHz?

SP2RXX
27.01.2012 20:11:34
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 6883 #852086
Od: 2011-6-25
    sq9mts pisze:

    Dziękuję Maćku,
    jeszcze zapytam:
    jaką zaślepkę z "hydrauliki" miedzianej można stosować na filtry w paśmie 3,4GHz?


Zaślepkę o rozmiarze 1".



_________________
73! Maciej

sq9mts
01.02.2012 21:33:06
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #855377
Od: 2011-6-26
Widok płytki pll-vco dla układu LMX2541,
zmontowane uruchomione zasilacze
Obrazek

sq9mts
02.02.2012 14:02:27
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #855835
Od: 2011-6-26


Ilość edycji wpisu: 1
Aktualny schemat LO z układem LMX2541
Obrazek

sq9mts
02.02.2012 21:20:31
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #856306
Od: 2011-6-26
NO .....
przylutowany, zwarć nie ma
Obrazek

sq9mts
14.02.2012 22:28:36
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #866952
Od: 2011-6-26
Lokal oscylator dla trv 3,4GHz, do tej pory opisywałem go w temacie :


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


chyba przybrał finalny kształt
Obrazek
Obrazek

na częstotliwości 3256MHz "namierzyłem" 6dBm
poniżej sygnał ..
Obrazek
Obrazek

sq9mts
08.04.2012 12:41:55
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #914542
Od: 2011-6-26


Ilość edycji wpisu: 1
znalazłem troszkę czasu i uruchomiłem wersję LO z LMX2541 na 2354/3256 MHz dla TRV 3,4HGz

aktualny schemat:
Obrazek

sygnał na moim analizatorze widna:
Obrazek
Obrazek

sq9mts
09.04.2012 19:06:34
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #915310
Od: 2011-6-26


Ilość edycji wpisu: 2
Projekt pierwszej wersji PCB TRV 3,4GHz - jeszcze nie ukończony
Obrazek

Electra18.07.2018 01:16:19
poziom 5

oczka

sq9mts
20.04.2012 19:05:22
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #923746
Od: 2011-6-26
no tak projekt ukończony ~95% .....
Obrazek

SP2RXX
20.04.2012 19:21:21
poziom najwyższy i najjaśniejszy :-)



Grupa: Administrator

Lokalizacja: Bydgoszcz JO83XC

Posty: 6883 #923760
Od: 2011-6-25
Czesiu
gratuluję, zapowiada się ciekawa konstrukcja, jakie parametry?




_________________
73! Maciej

sq9mts
20.04.2012 19:54:53
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #923778
Od: 2011-6-26


Ilość edycji wpisu: 1
    SP2RXX pisze:

    Czesiu
    gratuluję, zapowiada się ciekawa konstrukcja, jakie parametry?




wzmacniacz wyjściowy jest o mocy 1W, ale nie przewiduję takiej mocy
spokojnie powinno "wyjść" 200mW,
a czułość, czy inne parametry ???, zobaczymy .....

sq9mts
22.04.2012 16:58:22
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #924788
Od: 2011-6-26


Ilość edycji wpisu: 1

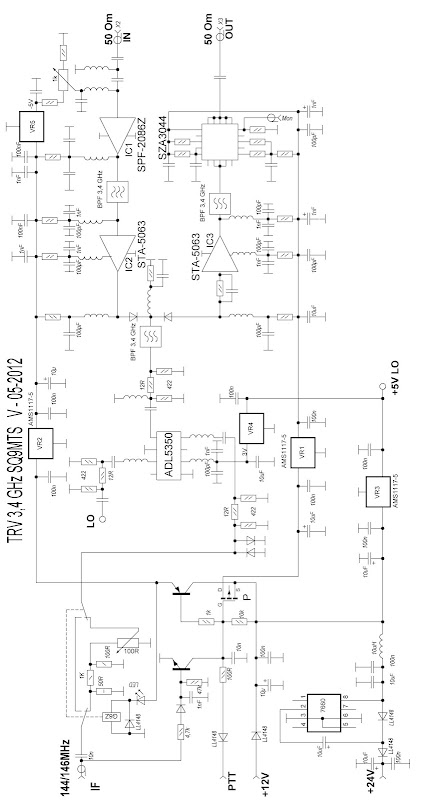

Aktualny schemat
ale chyba jeszcze nie ostateczna wersja ...
Obrazek

sq9mts
25.04.2012 17:39:13
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #927025
Od: 2011-6-26


Ilość edycji wpisu: 1

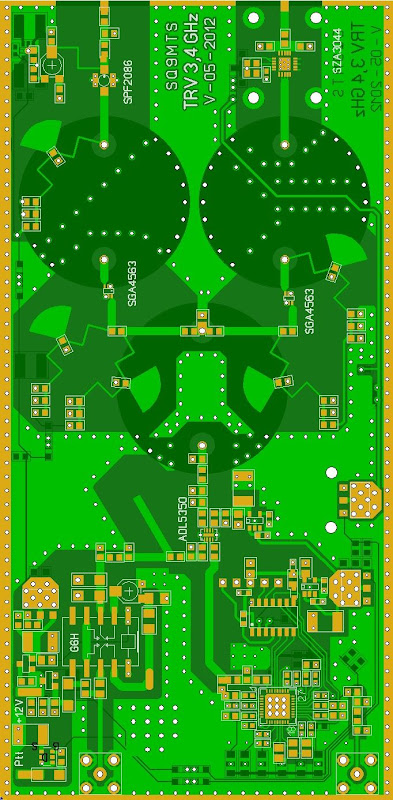

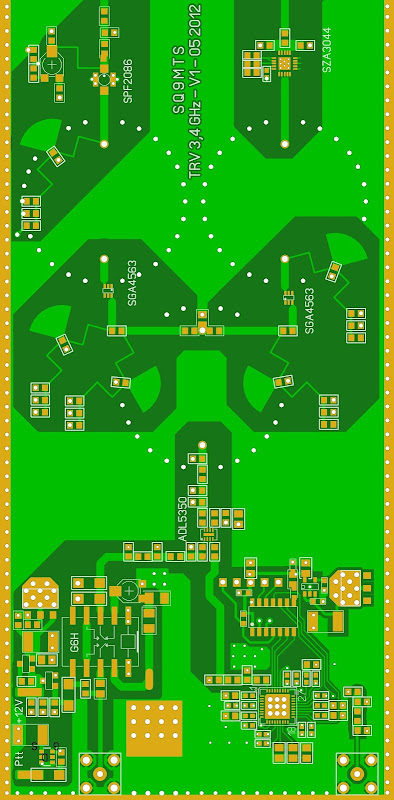

I to będzie tak wyglądać
Obrazek
Obrazek
Czekam na płytki, wtedy będzie wiadomo, stracony czas czy, coś interesującego ???

sq9mts
18.05.2012 20:15:45
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #941713
Od: 2011-6-26
No to teraz trzeba znaleźć czas aby to poskładać ....
Obrazek

sq9mts
21.05.2012 13:28:27
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #943351
Od: 2011-6-26


Ilość edycji wpisu: 2

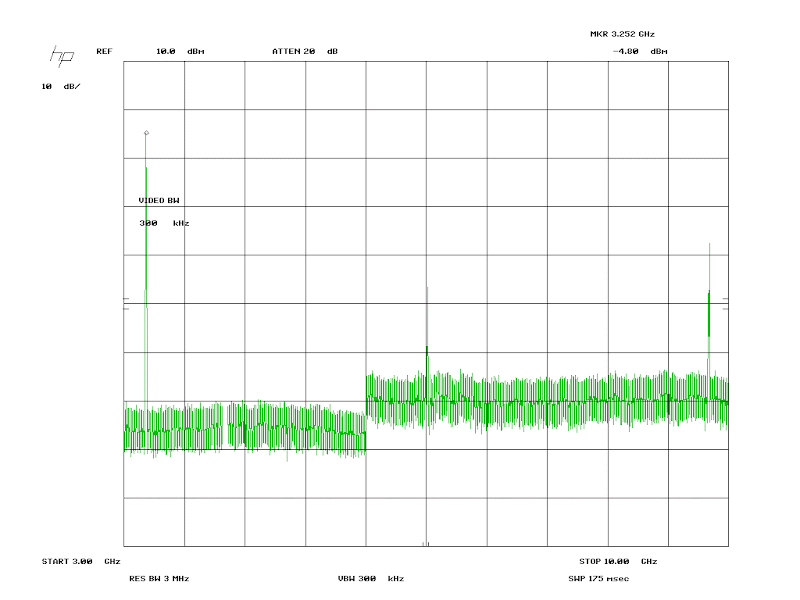

"dostałem" od kolegi pomierzony sygnał LO do TRV 3,4GHz z układem LMX2541
Obrazek
Obrazek
Obrazek
Obrazek

SP2IPT
21.05.2012 13:37:21
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 964 #943358
Od: 2011-7-20
Czesiek jakie są poziomy 2 i 3 harmonicznej?
Albo ślepy jestem albo na zrzucie nie ma ile dB/div jest w pionie wesoły
_________________
Electrical engineers do it with less resistance :)

sq9mts
21.05.2012 13:48:30
poziom 5

Grupa: Użytkownik

Lokalizacja: jn99mt

Posty: 664 #943363
Od: 2011-6-26


Ilość edycji wpisu: 4
2 i 3 harmoniczną widać na 2 wykresie ....
to jest wykres do 10GHz 10dB/dz ...
2 harmoniczna jest jakieś -30dB
3 harmoniczne konad -23dB
    SP2IPT pisze:

    Czesiek jakie są poziomy 2 i 3 harmonicznej?
    Albo ślepy jestem albo na zrzucie nie ma ile dB/div jest w pionie wesoły
