| Klasyczne elementy VHF, UHF i SHF ...ciekawostki ... kolekcja użytkownika forum... |

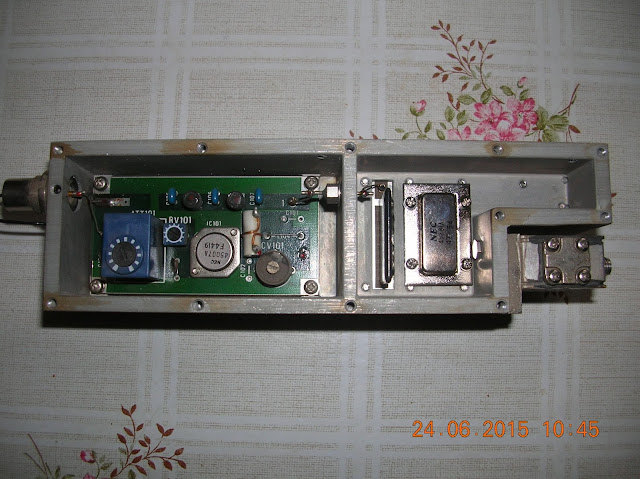

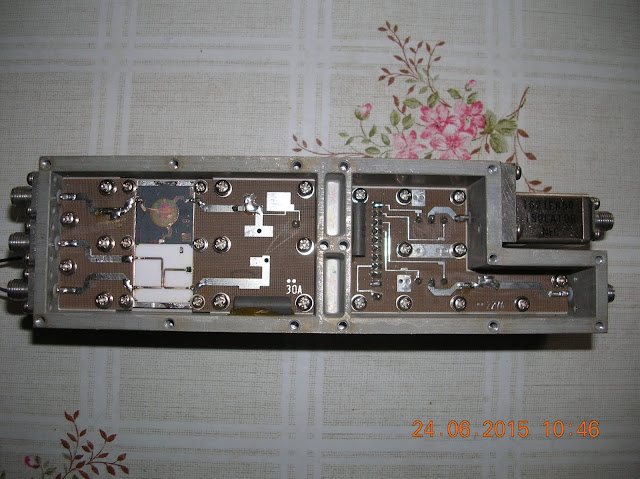

SP2RXX pisze: Blok RX-a 5,7 GHz   ...Zdjęcia bloku na 5.7 ghz firmy NEC ; rf in 5,7-5,9 ghz , max 6 dbm , via cyrkulator ,lna, mixer, wzmcniacz 70 mhz ,out reg , 75 ohm,zasilanie -18 volt... Więcej na temat powyższych bloków (pisownia orginalna): "bloczek odbiorczy NEC-a z pasma 5,7do 5,9 ghz ; we po prawej stronie-sma-poprzez cyrkulator do LNA -- i out sma po prawej , dalej zew semirigid w lewo na górne gn sma-to jest we mixera via napylany cyrkulator i dwie diody , dalej uzyskane pasmo 70 mhz / moze być 144/ wzmocnione, ew regulowane pot,do wy, gn nec-a 75 ohm, a teraz tor LO , który podany na dolne gn, po lewej , do sprzęgacza na ceramice , tu się rozdziela do diód mixera i do gn sma środkowego, tu może być obciążone 50 ohm sma ,lub podany do mixera tx-a / stałe dopasowane / ,,ponadto mogą być inne konfiguracje ; 1/ praca tylko LNA , 2/ tylko mixer 5do 7ghz-out 70/144 mhz , całość zasilana [- 18 v] tylko ..." |
