Filtr dolnoprzepustowy 144 MHz SP1CNV

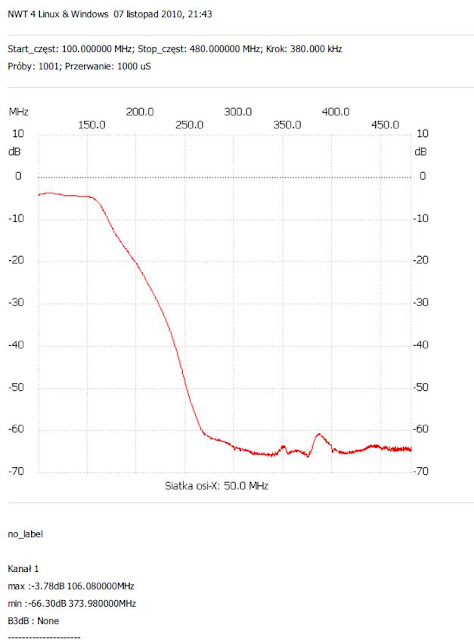

Jacek napisał: ...Załączam rysunek konstrukcji i charakterystykę filtru dla 1,5kW mierzoną NWT. Przy czym NWT okazało się, że nie miał włączonej kalibracji, stąd tłumienie w paśmie przepustowym wydaje się duże. Nie było możliwości powtórnych pomiarów, bo wzmacniacza już nie było. Dodatkowo zdjęcie filtru pracującego we wzmacniaczu 400W. Dane cewek są jednakowe, drut trochę cieńszy, ale tu zamienione są miejscami cewki LF1 z LF3. Do wyprowadzenia kabli użyłem zmodyfikowanych gniazd BNC...
