Sterownik przekazników latch
Otrzymałem do Marka SP4ELF płytki sterownika przekaźników latch i wykonałem pierwsze testy.
Są to płytki ustawione na 12V i generujące na wyjściach 2 i 1 impulsy dodatnie.
Przekaźniki miały 2 cewki (12V) i wspólne wyjście podłączone było do masy a pozostałe do odpowiednio 2 - pierwszy impuls przełączający na drugi stan (nadawanie) i 1 - drugi impuls powrotu do stanu podstawowego (odbiór). Sterowanie odbywało się przez przywarcie wejścia PTT do masy - typowe wyjście z trx-a typu open collector.

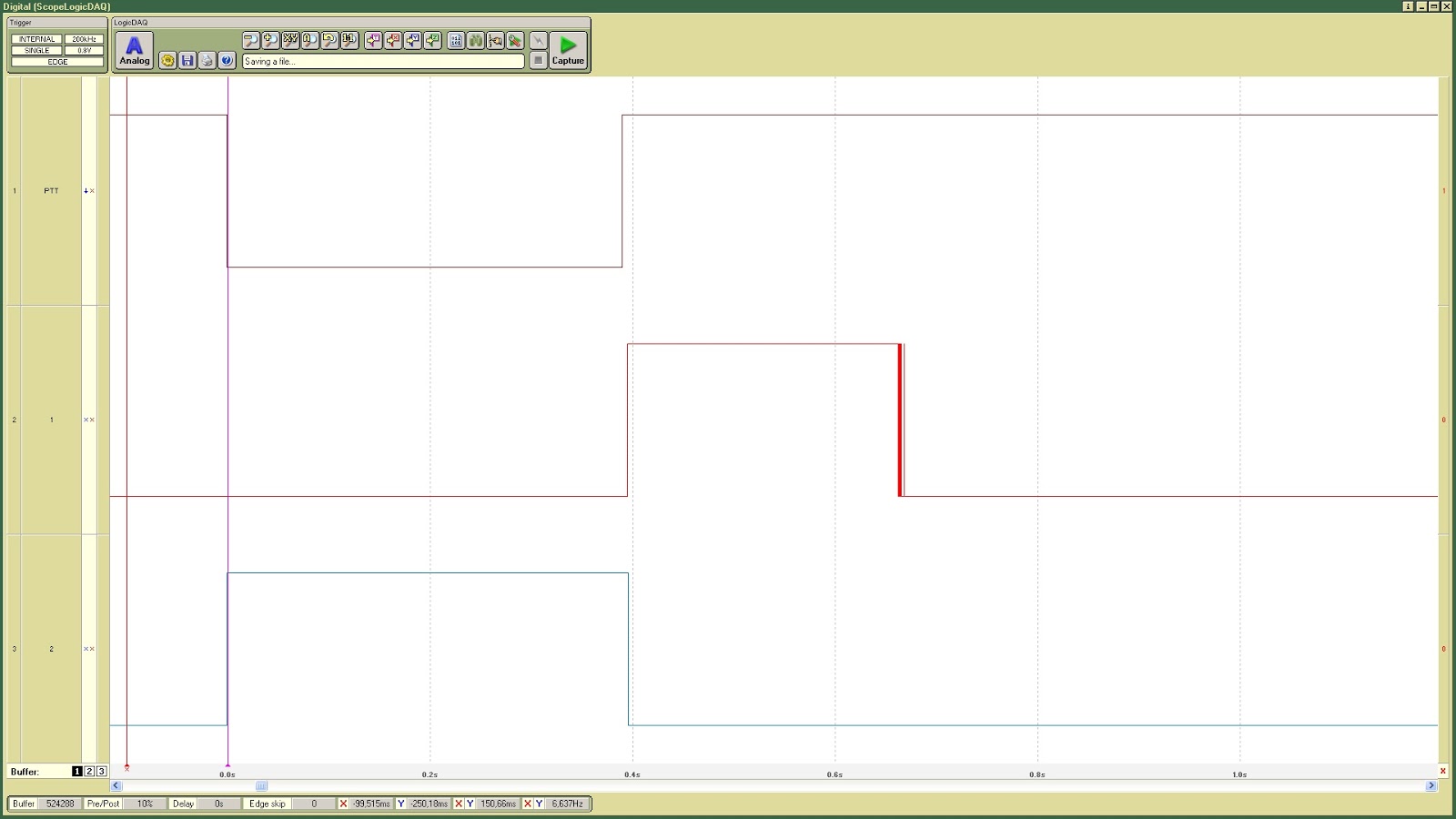

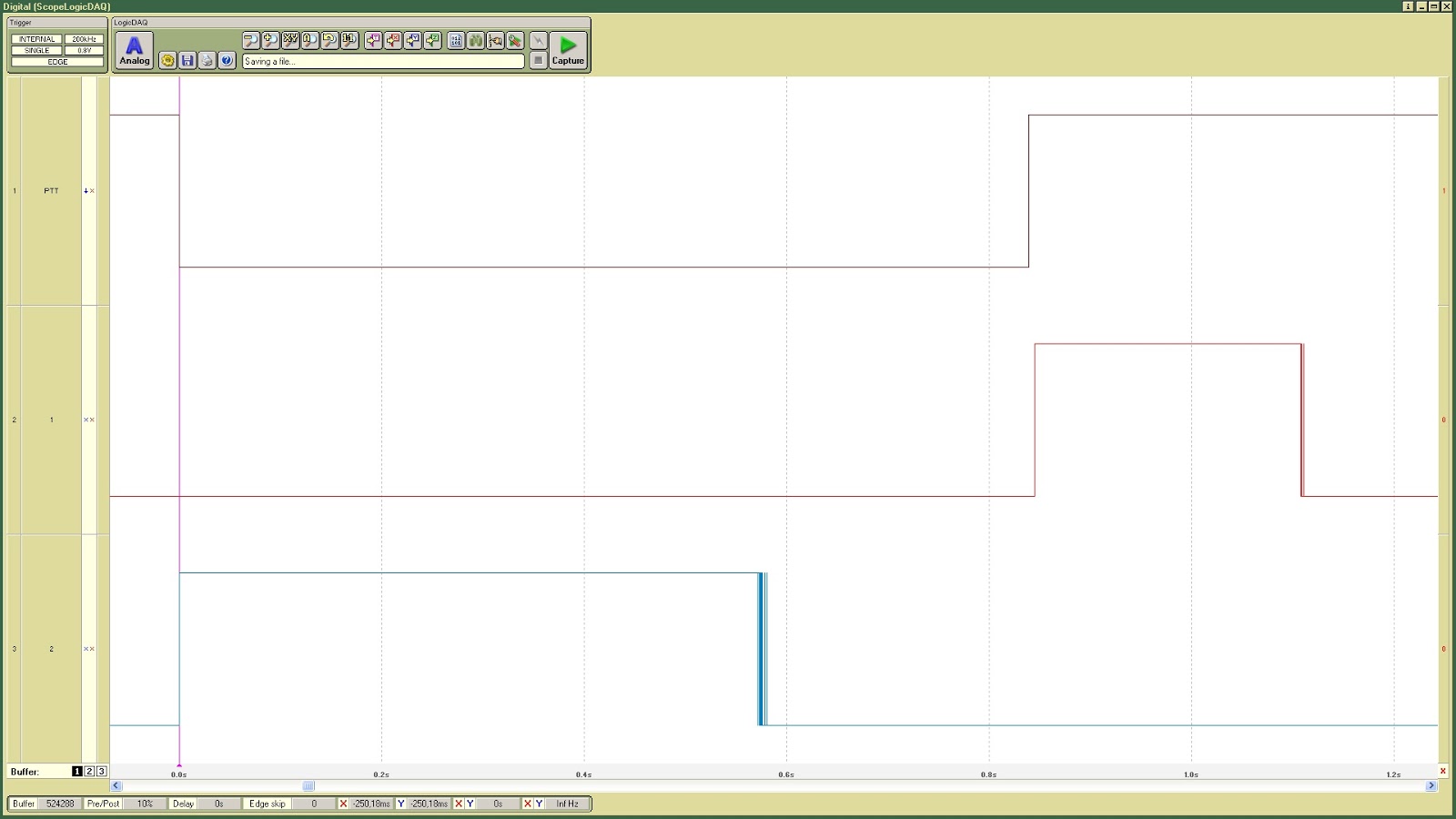

Wykresy przedstawiają zmierzone czasy impulsów.
Ponadto próbowałem generować bardzo krótkie impulsy PTT - przekaźnik zawsze wracał do pozycji podstawowej.
Także po zewnętrznym wymuszeniu drugiego stanu (nadawanie) i włączeniu zasilania przekaźnik zawsze ustawiał się w stan podstawowy (odbiór).
W czasie spoczynku (odbiór) prąd pobierany był niemierzalny - wskazania 0 mA. W czasie drugiego stanu (nadawanie) maksymalny prąd przy różnych przekaźnikach nie przekraczał 20mA - będzie to jeszcze tematem badań.
Zdecydowanie układ warty zainteresowania i zastosowania ! ! !
