LNA 23 cm z filtrami SAW
Za namowa Zbyszka SP3NYF (taki mały zakład ) postanowiłem wykonac LNA na 23 cm z uzyciem filtrów SAW zamiast filtru ceramicznego i filtru na laminacie .Jestem laikiem w projektowaniu obwodów wcz.i nie do końca byłem przekonany czy to sie uda . (dziekuję za cierpliwość Kazika SP7CKH i jego pomoc )
Szukając ciekawych rozwiązan jako baze do konstrukcji ,postanowiłem wykorzystać koncepcje LNA Pawła US4ICI http://vhfdesign.com/en/lna/lna-23cm-sky67151.html .(Posiadam dwa LNA Pawła i oba bardzo dobrze sie sprawują).
Na wejściu LNA znajduje się układ scalony SKY67151 drugi stopien to SPF5189 ,obciążeniem jest tłumik 2dB (pomysł zaczerpnięty z konstrukcji LNA RA3WDK).
LNA zostało wykonane jako ciekawostka układowa .

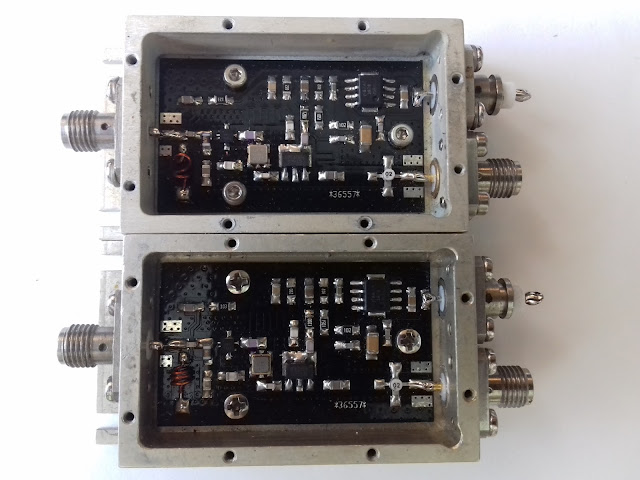

Wykonane sa dwa rodzaje LNA na 23 cm i 13 cm (jeszcze nie mierzone )
Nie posiadam przyrządów pomiarowych i większość rzeczy zostało zrobionych jest na "czuja". Pomysł użycia filtrów SAW może natchnie któregoś z kolegów do zagłębienia się w temat i zaowocuje to konstrukcjami made SP .
Pomiary sa wykonane przez głównego mierniczego wesołyKKM - Pawła SQ1GQC za co mu bardzo dziekuje .
Jako "wzorzec" pomiarowy zostalo zmierzone LNA Pawła US4ICI z filtrem na laminacie i PGA103 na wyjściu.
Pomiary LNA zostały wykonane bez optymalizacji konstrukcji(za duzy prad pobierany przez drugi stopień ,indukcyjność na wejściu i sam nie wiem co jeszcze wesoły)
Zaskoczyla nas charakterystyka filtru SAW (strome zbocza).Prametry szumowe tez wyszły znośne mimo błędów projektowych (prawdopodobnie) i braku optymalizacji (0.518dB przy 0.410dB oryginału)

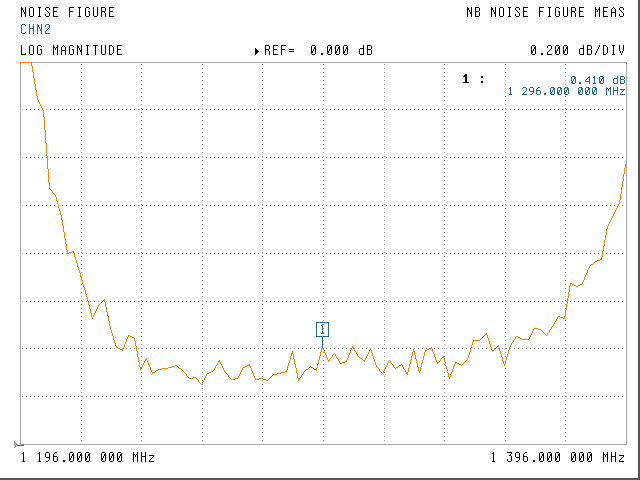

Rys. oryginalny_NF

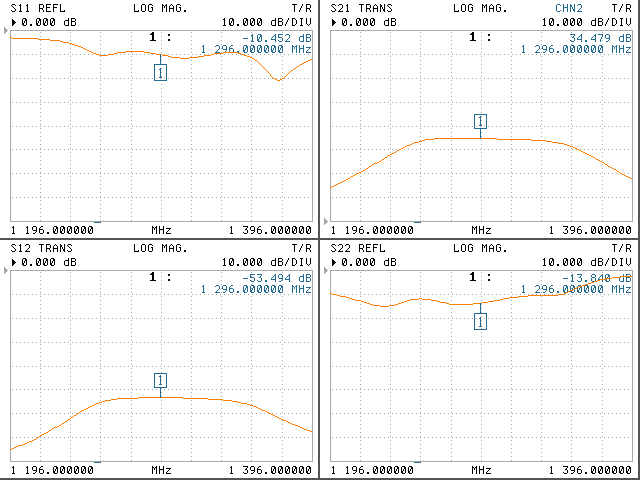

Rys. oryginalny_S11_S12_S21_S22

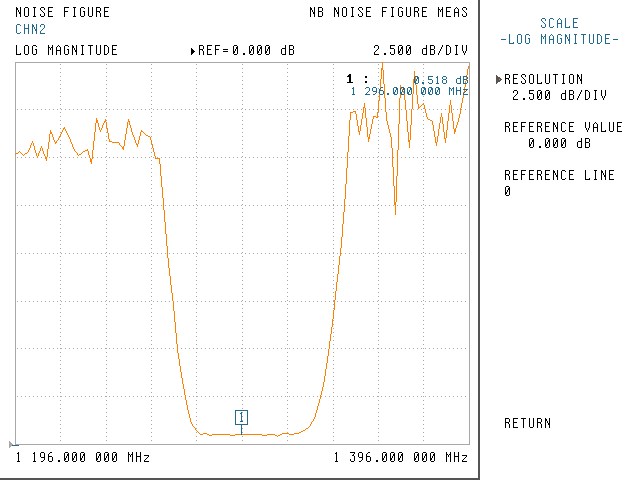

Rys. Wersja_KKM_NF


Rys. Wersja_KKM_S11_S12_S21_S22-1
