Zródło szumu z CHIN BG7TBL noise source

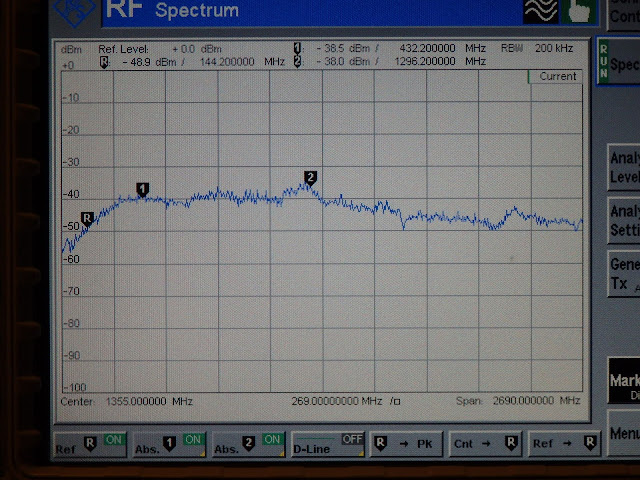

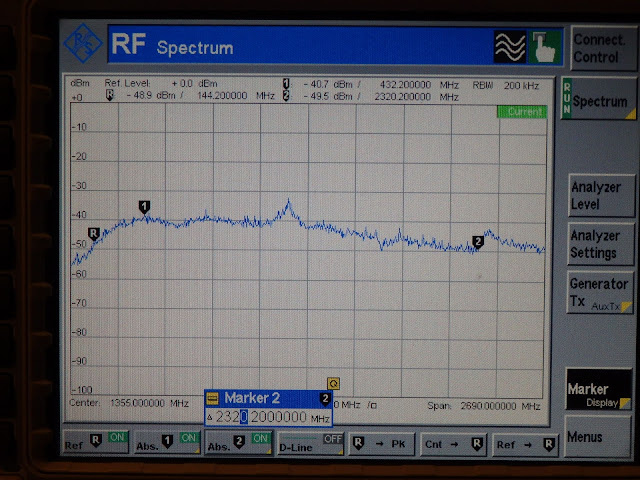

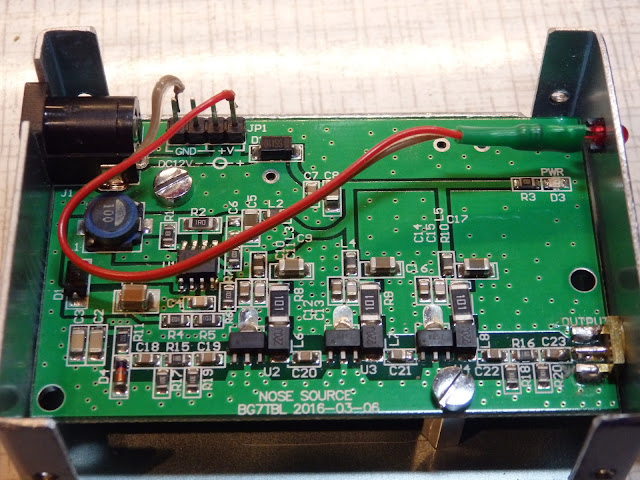

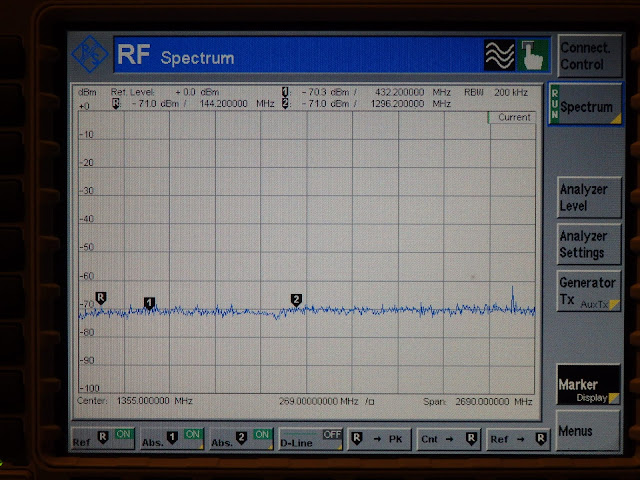

Niedawno dostałem generator szumów wg BG7TBL w wersji 2016-03-06. Oto co pokazał analizator widma R&S CMU200, gdy generator był podłączony bezpośrednio do gniazda wejściowego. Wskazania bez sygnału - ok. -70..71dBm - wyłączone zasilanie generatora. Poziomy dla poszczególnych pasm 144, 432, 1296 i 2320 MHz na zdjęciach wg markerów. Pobór prądu ok. 248mA dla 12V zasilania. Płytka wstawiona w metalową obudowę. BG7TBL reklamuje to jako "pseudo tracking" generator, którym można, mając tylko analizator widma np. stroić wzmacniacze. Wiedząc co to jest i za ile można to w pewnym zakresie wykorzystać.
