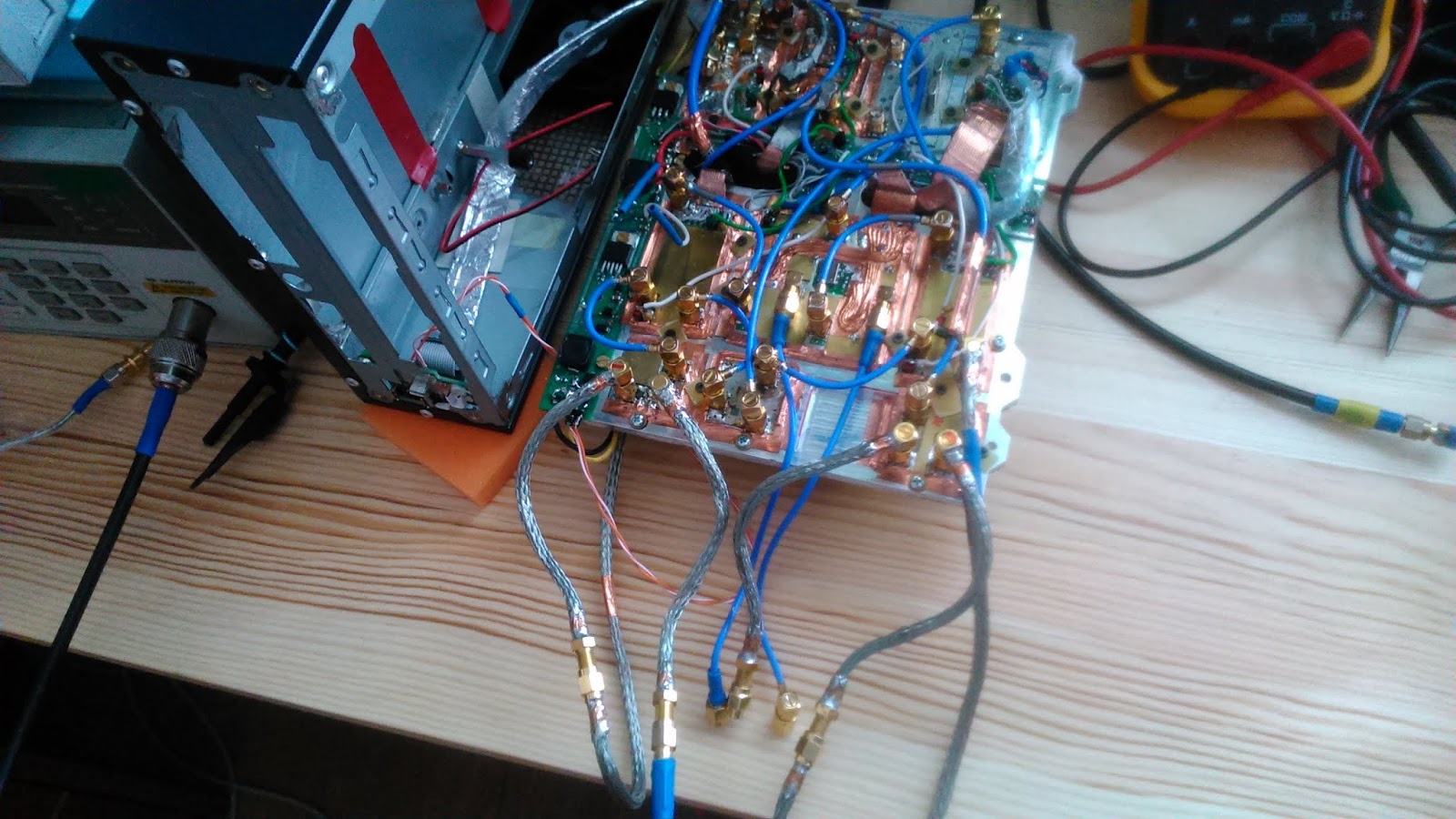

Strona S53DZ Modular Spectrum Analyzer

c.d. tematu, kolega Krzysztof napisał: "...Co do opisu to mogę jeszcze wiele dodać. Np załączyć zrzuty z ekranu z oprogramowania nad którym pracuję. Może powinien wspomnieć, że VNA analizatorów jest wiele ale zaletą tego są pewne funkcje wbudowane w oprogramowanie: - analiza rezonatrów kwarcowych - obliczanie Rm, Ls, Cs, Cp ze zmierzonej charakterystki, - analiza L, C, R: X i Q przy różnych częstotliwościach np 8, 15, 20MHz (jaka jest potrzebna). L jest szczególnie przydatne, - oprogramowanie jest otwarte i każdy może spróbować jesli tylko potrafi. (Mój projekt: C,C++, Qt, Linux, C embedded: arm/stm32) tryb VNA reflection jest szczególnie bogaty. Nad tym ciągle pracuję i na razie mam skończoną kalibrację OSL. Chyba powinienem kupić jakieś wzorce OSL, żeby spróbować. Być może będą to wzorce od Kirkby/UK. a i o błędach pomiarowych na moim przykładzie coś też mogę dopisać. Niestety trochę amplituda/faza płynie z temperaturą ok -1.2dB/+15 deg. Prawdopodobnie jest to wpływ filtru 1013.3M (miedź, invar miedziowany byłby lepszy) i kwarce też płyną. Reszta jest stała (mixery, LNA era- 33, VCO, ad8306, inne). Ale gdy osiągnie punkt stabilny to powtarzalność pomiarów: +/-0.08dB max i kąt +/-0.15 deg max (1/360 nie radiany). Oczywiście kalibrację najlepiej przeprowadzać gdy analizator osiągnie stabilną temperaturę. Jest tego sporo ale może nie wszystko naraz. Mój program generuje "ładne" pdfy. Chociaż jeszcze nad zachowaniem stylu od strony 2 należałoby popracować. Jest trochę szczegółów które na razie czekają aż do nich wrócę... Pozdrawiam, Krzysztof" https://drive.google.com/open?id=1dVsu2WH9TJYkaK58wxTOiQ6Z9WD9V9cO
