SQ2LX - nowa antena EF0213M

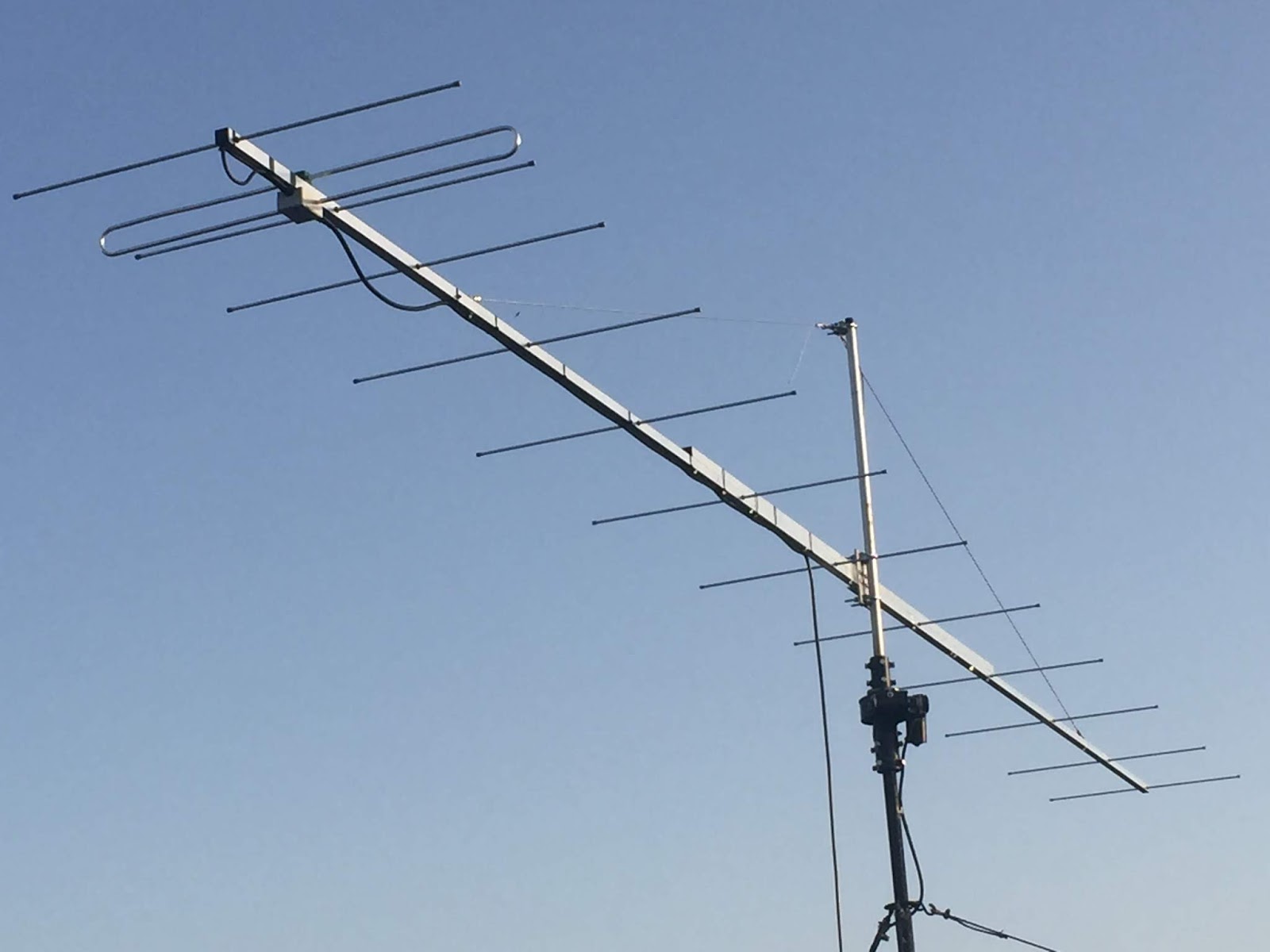

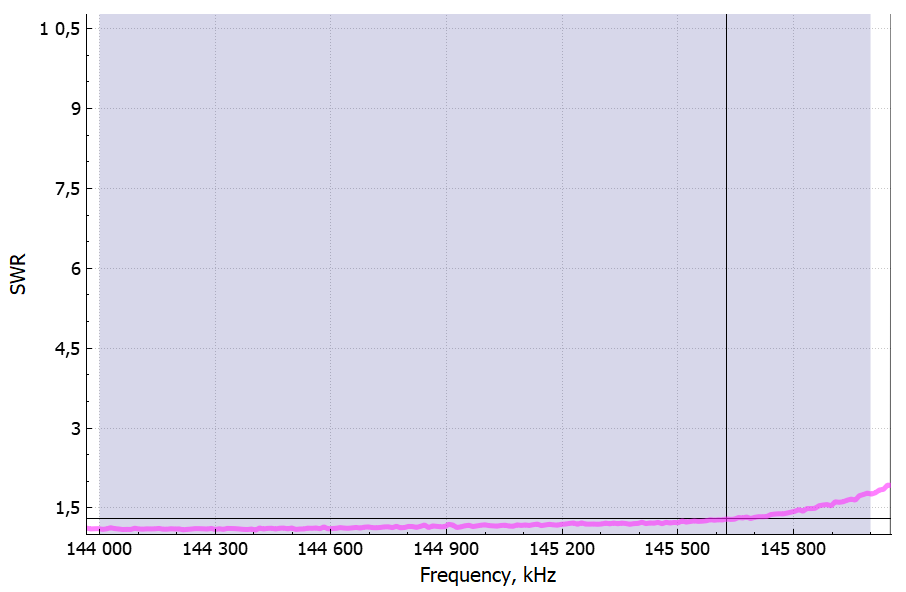

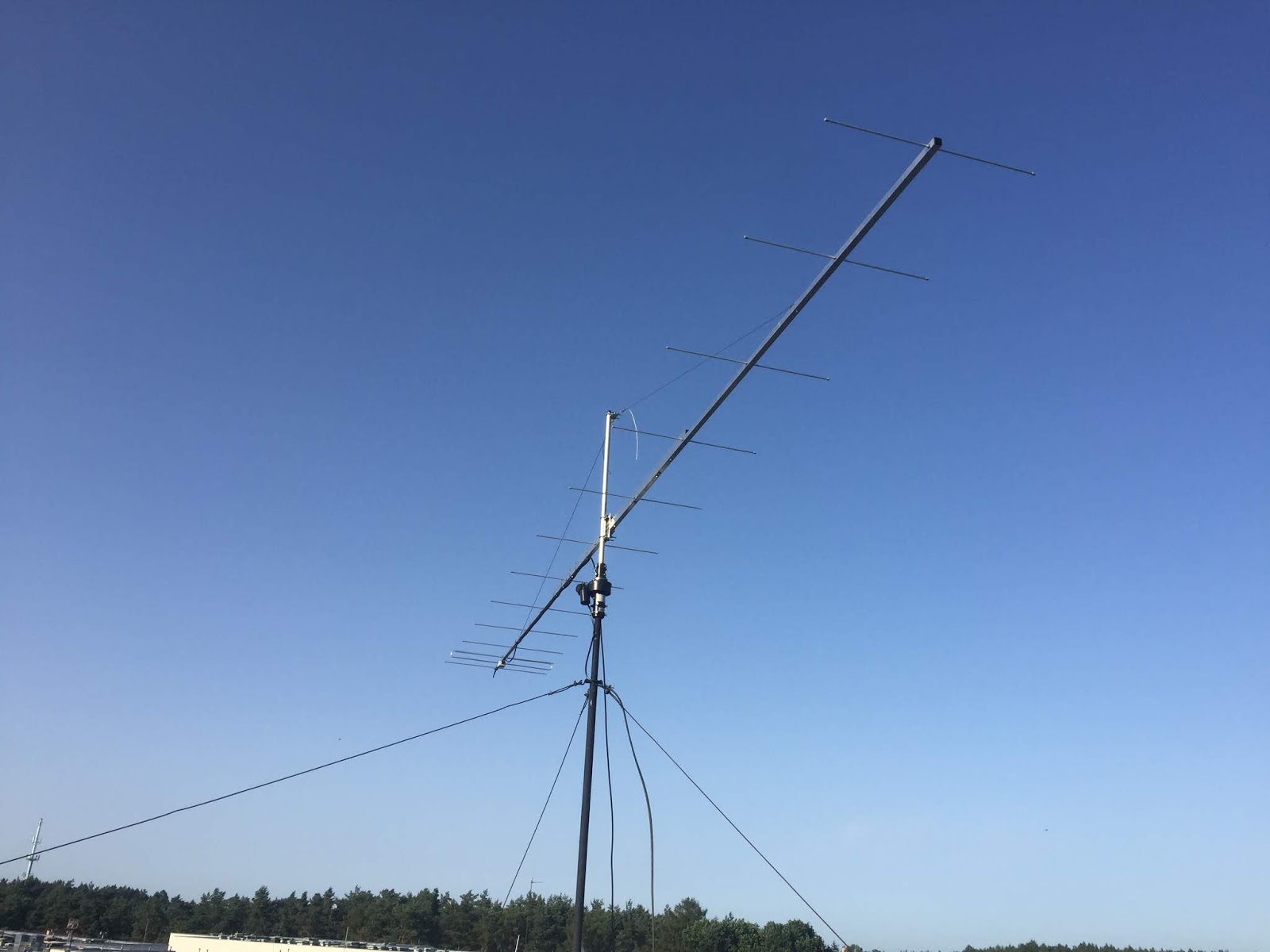

Krzysiek napisał: "...Z czasem apetyt rośnie w miarę jedzenia i pomimo, że byłem bardzo zadowolony z EF0210LT zrobiłem nową antenę EF0213M również projektu Popa YU7EF. Antena dłuższa o dwa metry od poprzedniej i konstrukcja musiała być masywniejsza. Boom wykonany z profilu 30x30x2 mm, reflektor oraz directory z rurki 8x1 mm, dipol 10 mm. Antena oczywiście z dipolem pętlowym oraz z elementami izolowanymi od boom-u, jako izolatory zastosowałem oprawki do LED 8 mm. Symetryzator z UT250, w puszce gdzie się spotyka z gniazdem N oraz końcówkami dipola zabezpieczyłem lakierem "Plastic 70" oraz uszczelniaczem dekarskim. Poniżej kilka fotek oraz pomiary wykonane AA-170... Więcej fotek na: http://sq2lx.blogspot.com/2019/06/nowa-antena-ef0213m.html
