Bias Tee QO-100
    sp5gni pisze:

    ...
    Opis jego konwertera zniknął z sieci (albo nie mogę znaleźć).

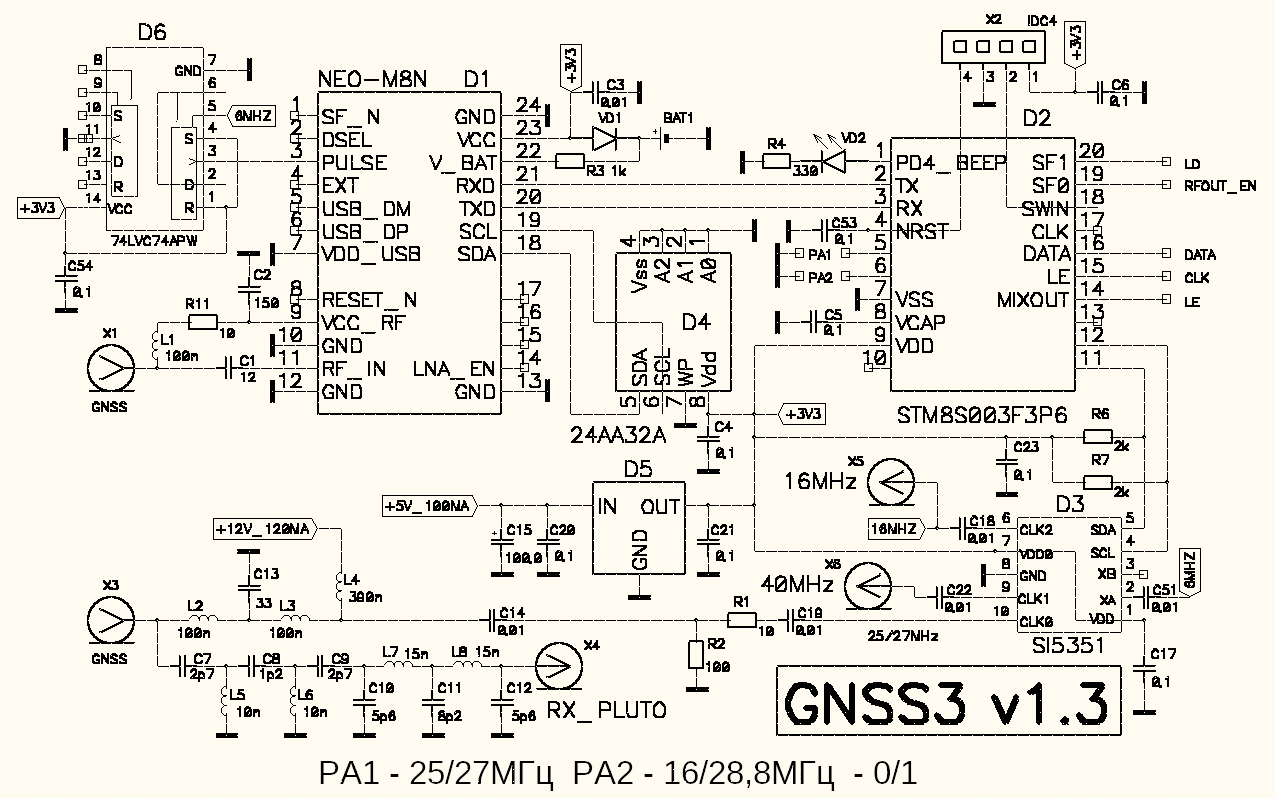

    Zainteresowanym mogę podesłać schemat (email na qrz.com)
    ...
    Mirek SP5GNI


Mirek podesłał:




L4 zastosowałem 430 nH SMD, 390 nie było w sklepie

pozostałe zrobiłem sam

L2/3 4 zwoje DNE0,8 na wiertle 6 mm

L7/8 2 zwoje DNE0,8 na wiertle 3 mm

L5/6 2 zwoje DNE0,8 na wiertle 3 mm mocno rozciągnięte - tak naprawdę
dobrałem je obserwując charakterystykę na nano-VNA i
ściskałem/rozciągałem te cewki aż byłem zadowolony z charakterystyki.

73 Mirek SP5GNI
