Spherical reference radiation Source 30 MHz to 1 GHz Żródło referencyjne do komory GTEM

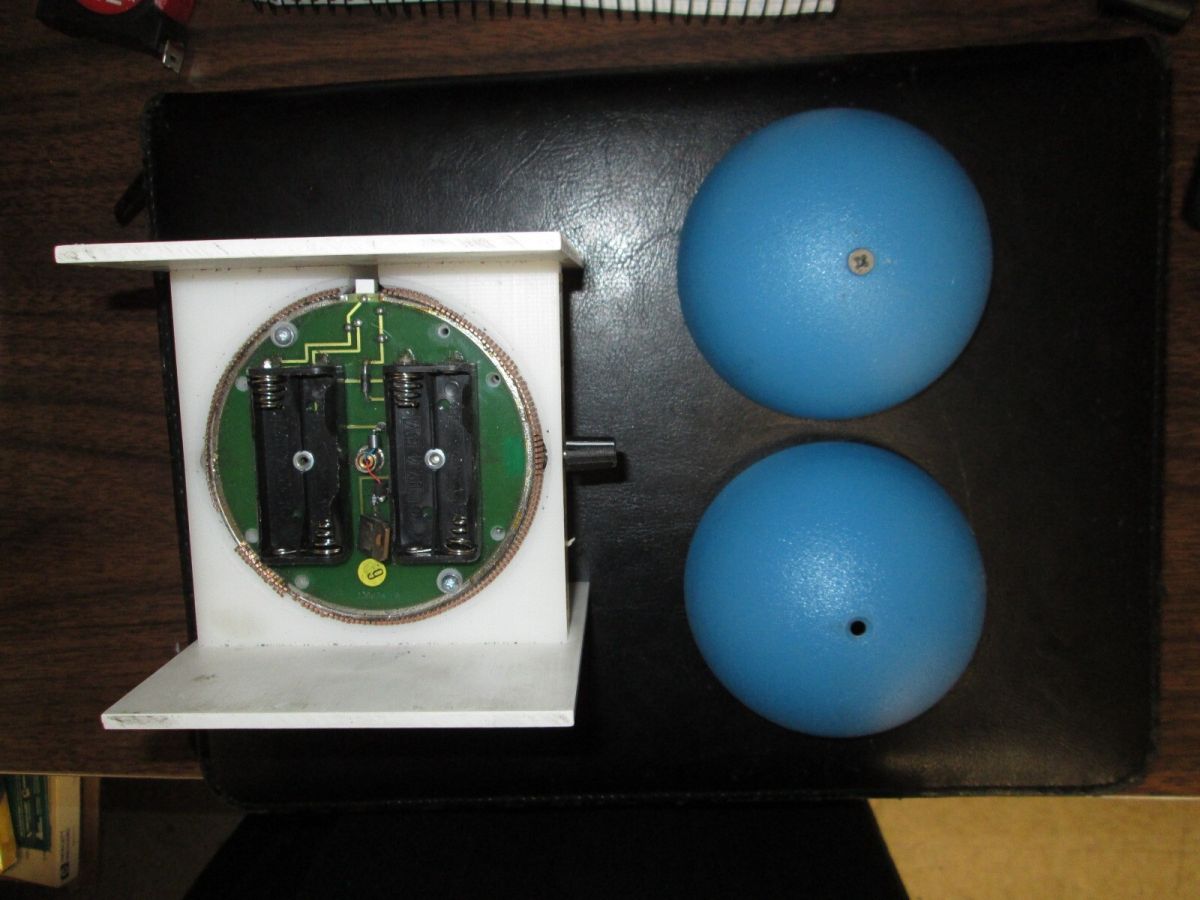

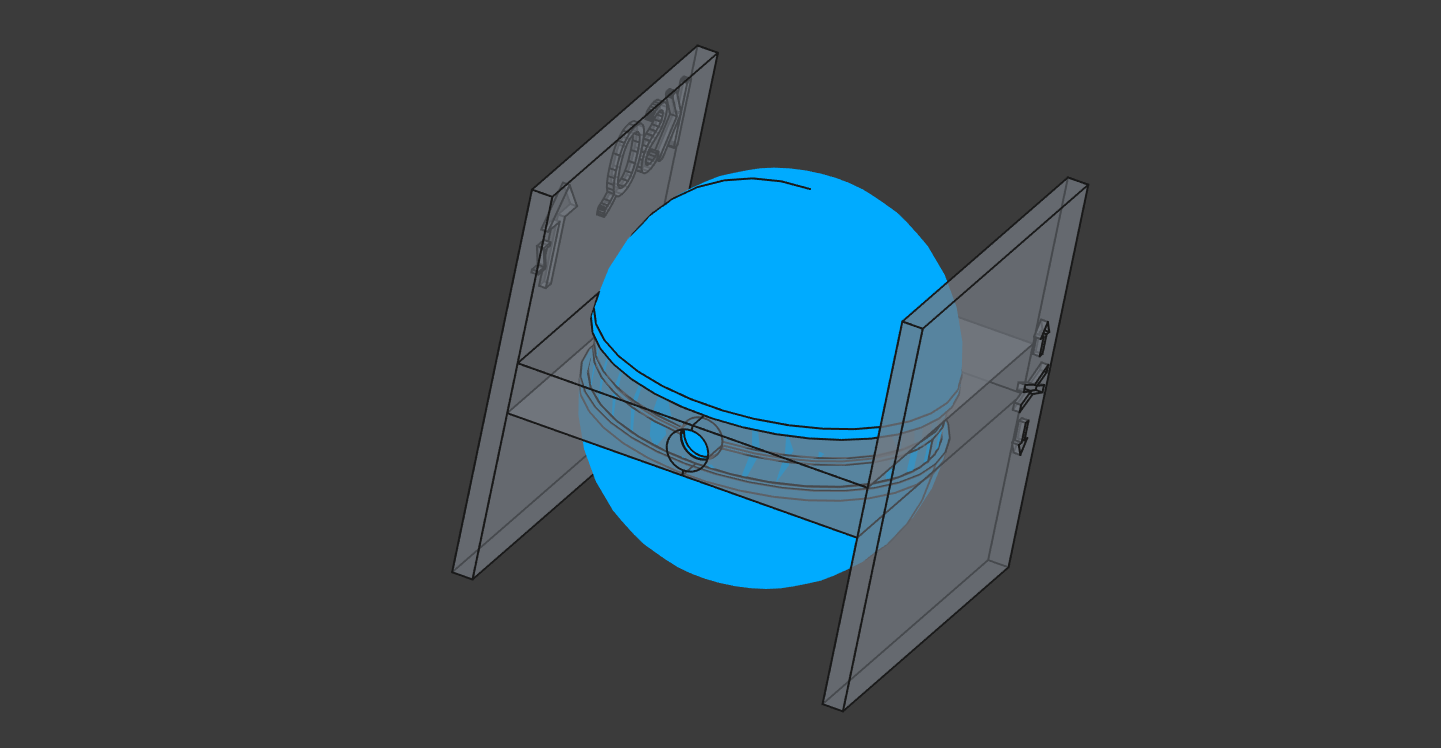

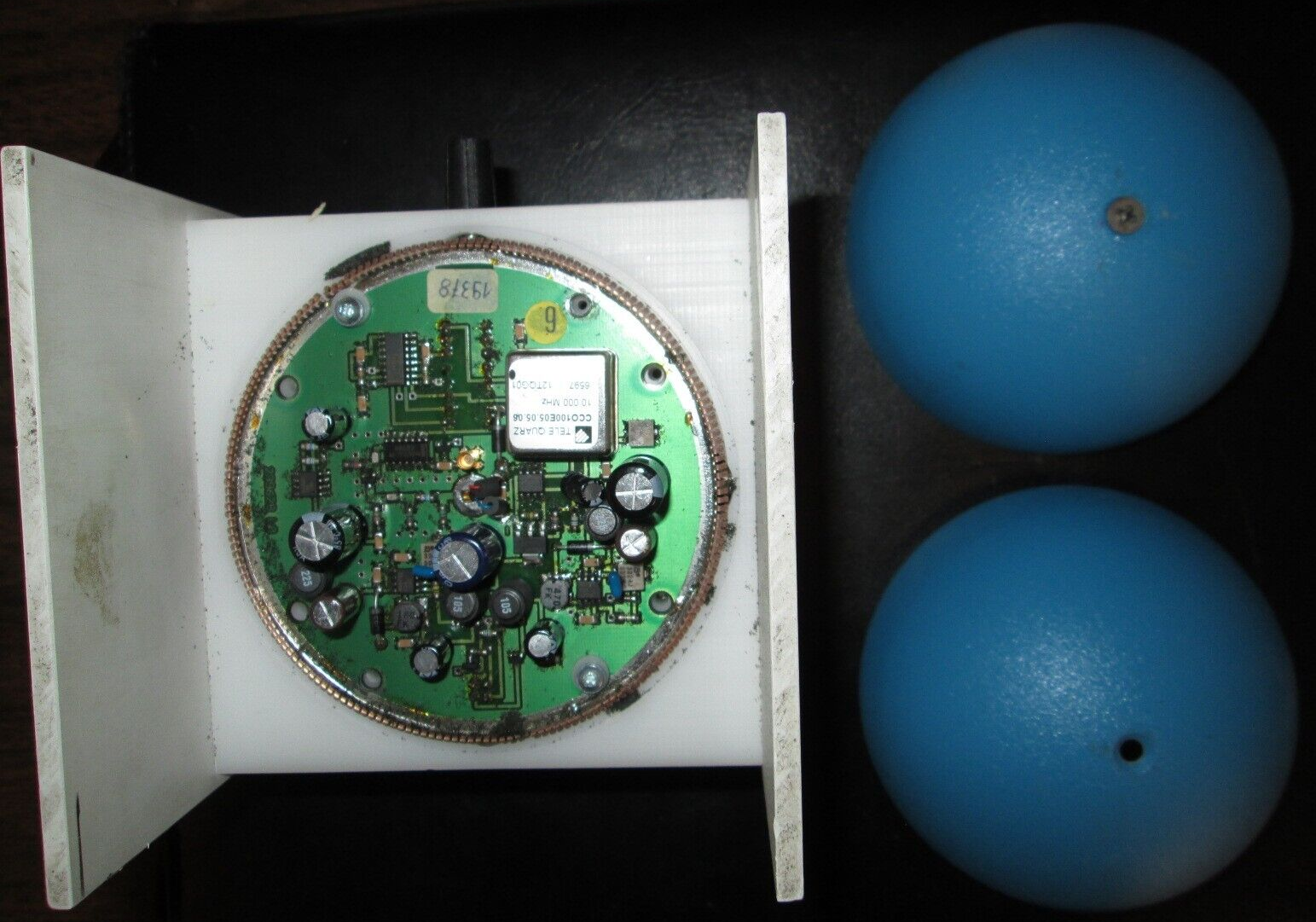

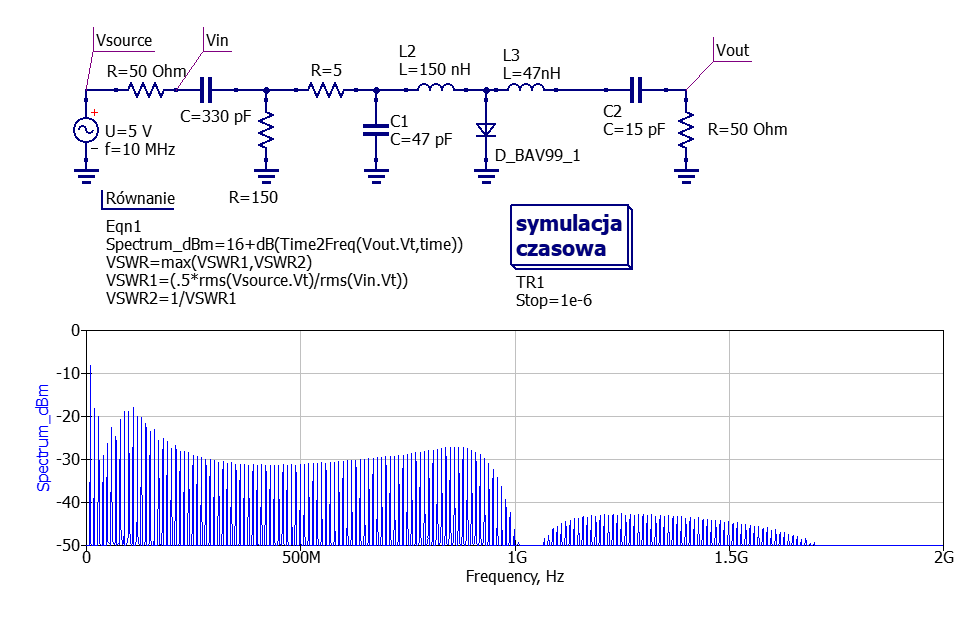

Jest taki nadajnik jak w tytule KSQ-1000 TESEQ (wycofany już z produkcji). Zapewnia on źródło sygnału referencyjnego dla komór typu GTEM i innych. https://www.unitest.com/pdf/teseq/Teseq_KSQ_1000_1001__1267208619.pdf Zakup takiego źródła jest raczej mało opłacalny dla firmy która tego nie używa na co dzień. Zdarzają się jednak takie przypadki, że trzeba coś sprawdzić na szybko, bo pomiary z GTEM są jakieś podejrzane (źle wtyczka zakręcona, uszkodzony kabel itp...). Chciałem zmajstrować coś podobnego-sferycznego (na zasadzie, a dlaczego nie spróbować dla własnej satysfakcji), choć pewnie do takich referencyjnych pomiarów wystarczyłoby coś takiego i tańszego: https://www.tekbox.com/product/TBCG3-RN2_1.jpg Wiem, że to oczywiście nie będzie miało odniesienia do komercyjnych źródeł, ale na zasadzie porównawczej mam nadzieje, że się sprawdzi jeśli np. pomiar za jakiś czas będzie znacznie odbiegał od tego, który zrobię jako referencyjny. Jaka jest konstrukcja oryginalnego KSQ-1000 trudno powiedzieć, ale znalazłem na ebay zdjęcia rozebranego uszkodzonego egzemplarza: W tym celu w przykładach od QUCS znalazłem przykład generatora grzebieniowego: który poskładany na przysłowiowego pająka wykazuje zakładane działanie, ale równie dobrze może być inny. Akurat taki najszybciej było pokładać. Nawet pokusiłem się o zaprojektowanie odpowiedniej konstrukcji mechanicznej: I do tego momentu wyobraźni mi starczyło ,-) Antena składa się z dwóch półsfer o średnicy ok. 10cm. Zakładając częstotliwość podstawową 10MHz to wymiary anteny mają się nijak do tej częstotliwości. Półsfery w zamyśle od środka chciałem wykleić miedzianą taśmą samoprzylepną jako element nadawczy anteny. Symulacja w 4NEC2 wskazuje wartość rzeczywistą na poziomie 0.005R. Jak teraz ugryźć ten temat? W tym zastosowaniu nie zależy na sprawności anteny, ale raczej na stabilności generowanych przebiegów. Do tego antena musi być symetryczna (dochodzi balun) zasilana bateryjnie ze środka anteny. W którym miejscu taka sfera powinna mieć punkt zasilania? Ze zdjęć oryginału wygląda to tak jakby miały zasilanie na środku kopuły, bo na krawędziach jest uszczelka miedziana. Tak to przynajmniej zinterpretowałem. Proste dopasowanie pokazuje, że w szereg z dipolem trzeba dołożyć ok. 100uH indukcyjności. Czy to wystarczy, czy może są jakieś inne rozwiązania? A może po prostu to nie ma sensu ,-( A może ktoś ma dostęp do takiego źródła i mógłby zrobić dokładne zdjęcia żeby podglądnąć rozwiązania konstrukcyjne? 73, Krzysiek
