Dzielnik / sumator hybryda 90* na VHF (2m)Poszukiwana - prosty albo kupny |  |
| | | | sq5kvs | 12.07.2023 11:12:28 | Grupa: Użytkownik
Posty: 4 #8097497
Od: 2023-7-12
Ilość edycji wpisu: 1 | Hej.
Zachęcony niską ceną wzmacniaczy VHF u chińczyka postanowiłem poszaleć i wzorem pewnych konstrukcji HFowych wykonać sobie
podwójny wzmacniacz ale w konfiguracji 2x 90* (czyli nie dzielnik/sumator wilkinsona tylko na hybrydzie).

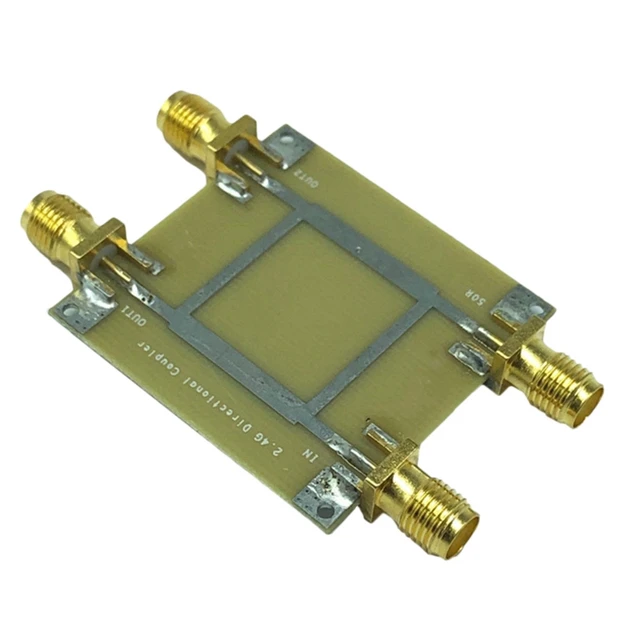

Gdyby to były pasma prawdziwie mikrofalowe, to wykonanie typowego "branch line" na PCB byłoby w miarę proste.  .
Ale na 144 MHz to zagadnienie robi się dziwne, bo wymiary PCB stają się niedorzeczne
Jedynym sensownym rozwiązaniem wydaje mi się rozwiązanie na sprzężonych liniach - tu jest chyba w miarę dobry projekt
TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA
. Na Laminacie FR4 wychodzą całkiem sensowne wartości grubości dostępnego laminatu. Ale może ktoś coś widział sensowniejszego albo kupnego? | | | | | Electra | 21.11.2024 13:28:36 |
 |
| | | | | SO3Z | 12.07.2023 14:26:39 |
Grupa: Użytkownik
Lokalizacja: JO82
Posty: 114 #8097536
Od: 2017-9-27
|
TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA
nie wiem o jakiej mocy mówimy, ale widziałem ten artykuł sumowania dwóch 100W na MRF
_________________
Andrzej SO3Z
www.so3z.com
bikony SR3VHX,SR3LHY,SR3XHY | | | | | sq5kvs | 12.07.2023 14:37:34 | Grupa: Użytkownik
Posty: 4 #8097537
Od: 2023-7-12
Ilość edycji wpisu: 2 | Użyty tam dzielnik/ sumator jest typu Wilkinsona - więc nie o to chodzi. Moce mniej więcej porównywalne, 100-200W.
Tu jest znacznie bliższe to czego poszukuje:
TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA
Podobną rzecz postaram się zrobić. Jedno co mnie niepokoi - z moich obliczeń na Z0e i Z0o wyszła mi inna odległość między płaszczyznami masy. Mi wyszło około 4mm (1.5 + 1 + 1.5mm) a im około 10mm. |
