DRO 9,952 GHz WJ-2940-005


SQ1GQC
17.07.2019 16:41:39
poziom 4

Grupa: Użytkownik

Posty: 328 #3972085
Od: 2014-2-18


Ilość edycji wpisu: 3

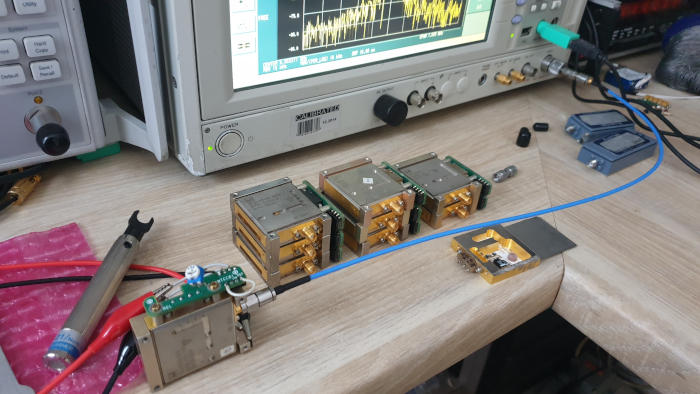

Janusz SP2CNW dostarczył mi do rozpracowania i pomierzenia garść oscylatorów DRO zacnej firmy Watkins Johnson typów WJ-2940-005, WJ-2940-004, WJ-2940-003. Pochodziły prawdopodobnie z urządzeń światłowodowych standardu OC-192, co zostało uprawdopodobnione wynikami pomiaru.

Obrazek

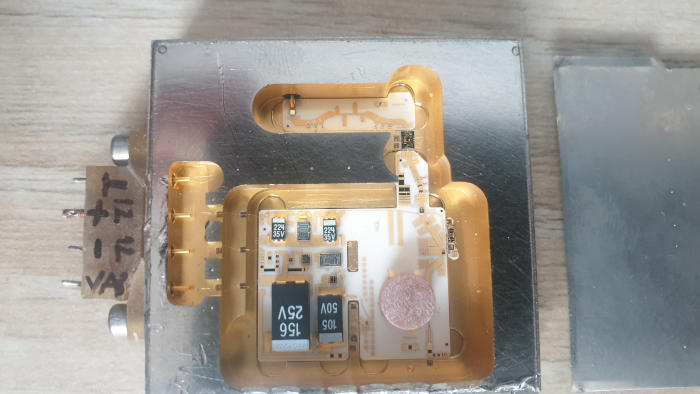

Jeden z oscylatorów został przez Janusza otwarty, co umożliwiło obejrzenie konstrukcji i wyciągnięcie wniosków co do połączeń. Oscylatory zamknięte są w zwartej obudowie o wymiarach 40x40x10 mm. Jest to w zasadzie układ hybrydowy cienkowarstwowy zbudowany na substracie z Al2O3.Wszystkie elementy czynne są w formie gołej struktury łączone z mozaiką substratu za pośrednictwem wire-bondingu. Większość elementów biernych (poza czterema kondensatorami tantalowymi i samym DRO) to elementy przystosowane do struktur hybrydowych (kondensatory jednowarstwowe klejone do podłoża i bondowane do mozaiki, specjalne cewki klejone od spodu) bądź wytworzone wraz ze strukturą (rezystory cienkowarstwowe). Ogólnie montaż i wykonanie według najwyższych standardów jakościowych i niezawodnościowych.

Obrazek

Oglądając pod mikroskopem układ zidentyfikowałem wyprowadzenia. Układ zasilany jest z +12 V i -12 V. Przestrajanie varicapem w zakresie od -12 V do +12V.

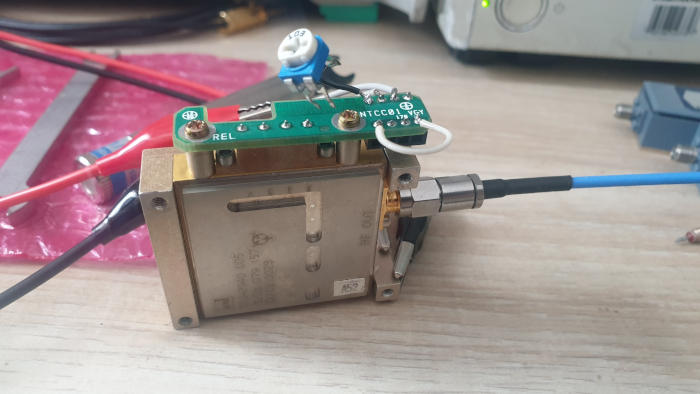

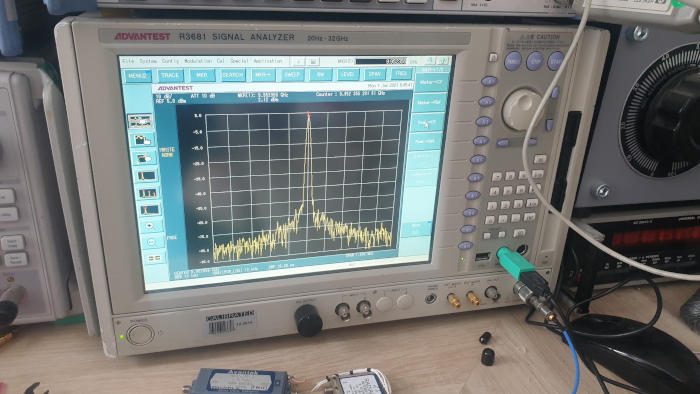

Zasiliłem oscylator z zasilacza laboratoryjnego, i podłączyłem do analizatora widma aby ustalić zakres przestrajania. Do wejścia przestrajającego dołączyłem suwak trymerka 10k który połączyłem do + i -12V. Zakres przestrajania to od 9,924 GHz dla -12 V na varicapie do 9,982 GHz dla napięcia strojącego +12 V. Czyli zakres przestrajania to 58 MHz a nachylenie charakterystyki przestrajania to około 2,42 MHz/V.

Obrazek

Obrazek

Obrazek

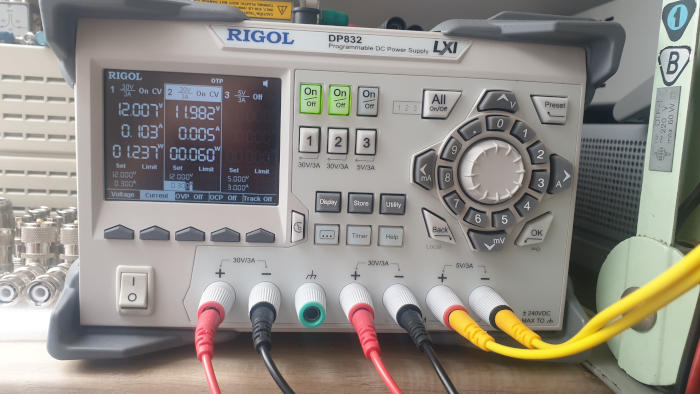

Pobór prądu to około 100 mA z szyny +12V i 5 mA z szyny -12 V. Stabilizacja częstotliwości trwała z dobre pół godziny, układ jest raczej przeznaczony do pracy ciągłej i stabilizacji zewnętrznym PLL i nie posiada grzałki ani termostatu.

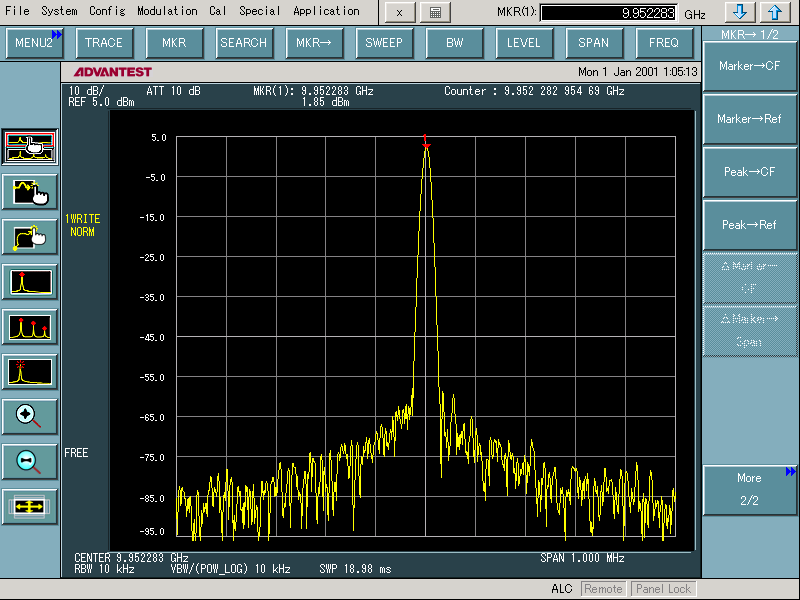

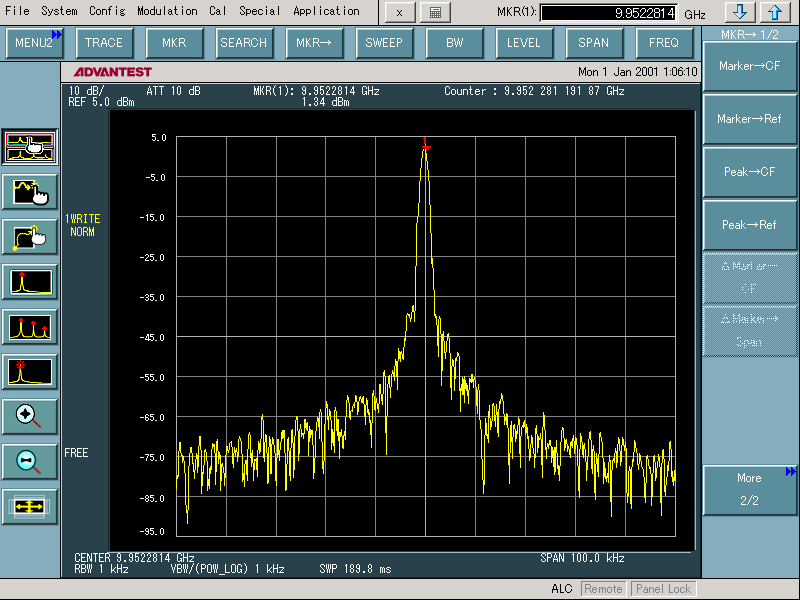

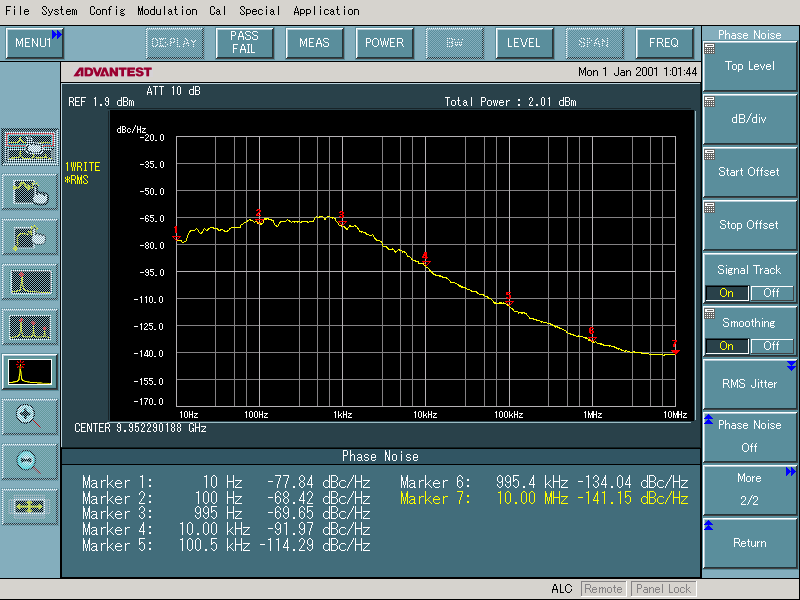

Następnie wejście przestrajania zwarłem do masy celu minimalizacji szumów fazowych i po ustabilizowaniu się układu zapisałem wygląd widma w dwóch zakresach przemiatania analizatora widma oraz dokonałem pomiaru mocy wyjściowej i szumów fazowych.

Obrazek

Obrazek

Obrazek

Obrazek

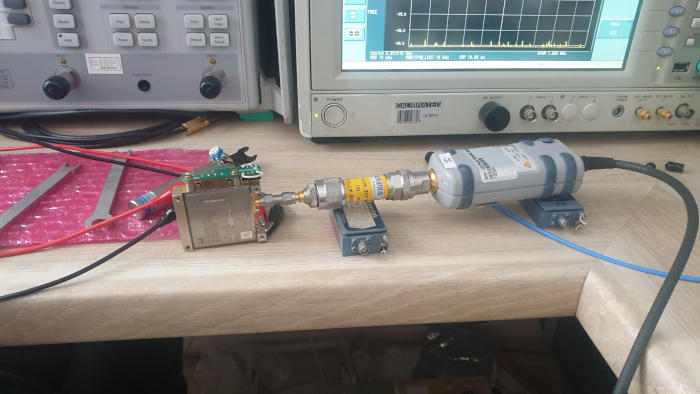

Po nagrzaniu na częstotliwości 9,952 GHz (dla napięcia varicapa 0 V) moc wyjściowa wynosiła około +1,65 dBm. Zmierzyłem także harmoniczne i są na bardzo niskim poziomie. Druga harmoniczna ma -84 dBc a trzecia harmoniczna, to -69 dBc. Częstotliwość środkowa w okolicach 0 V na varicapie to właśnie 9,952 GHz jak 9,952 Gbps szybkości transmisji danych standardu OC-192.
Jeszcze mój komentarz do szumów fazowych. Po pierwsze to szumy samego oscylatora pracującego w otwartej pętli. Jego stabilność raczej nie jest wystarczająca bez układu stabilizacji PLL-em. Po drugie układ zasilany był z zasilacza laboratoryjnego. Zoptymalizowany szumowo układ zasilania polepszył by zapewne wyniki.
Co do potencjalnego zastosowania. Mógł by się nadać do budowy transwertera na pasmo 10,368 GHz z pośrednią w paśmie 430-440 MHz. Po powieleniu x8 częstotliwość mieści się w paśmie 76 GHz (79,392..79,856 GHz), aczkolwiek w niepreferowanym fragmencie band planu. Drobne niedogodności to konieczność translacji napięć układu pętli PLL do zakresu napięć ujemnych i nie za duża moc wyjściowa układu - ale nadająca się na przykład do mieszaczy aktywnych. Zalety, to niewielkie wymiary jak na DRO, bardzo solidne wykonanie, niewielkie szumy w otwartej pętli i mimo wszystko proste zasilanie. Nie mierzyłem jeszcze wariantów WJ-2940-004 i WJ-2940-003, więc nie wiem czym się różnią od pomierzonego WJ-2940-005 ale postaram się nadrobić.

Edit:
Nadrobiłem i sprawdziłem po jednym egzemplarzu WJ-2940-004 i WJ-2940-003. Zasadniczych różnic nie ma. Badany egzemplarz WJ-2940-003 miał w przeciwieństwie do -004 i -005 dodatni współczynnik temperaturowy i trochę szybciej uzyskał jako taką stabilność.
_________________
Paweł
