Amatorska "linia produkcyjna" do kabli semi-rigid

Prezentacja z 16BSM oraz projekty i ich realizacja

SQ1GQC
18.04.2016 22:49:20
poziom 4

Grupa: Użytkownik

Posty: 254 #2271665
Od: 2014-2-18
W tym temacie zaprezentuję swoje rozwiązanie procesu produkcyjnego kabli semi-rigid. Chcę też zaprosić innych kolegów do podzielenia się swoimi rozwiązaniami. Jako wstęp, link do mojej prezentacji z 16 BSM z ostatniej soboty.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Dokumentację do swoich konstrukcji zamieszczę w ciągu kilku dni, muszę ją pouzupełniać (fragmentami stworzyćpan zielony). Chwilowo dysponuje lekkim deficytem czasu, ale obiecuję to uzupełnić w najbliższym czasie.
_________________
Paweł

Electra17.07.2018 09:45:29
poziom 5

oczka

sp3nyf
19.04.2016 00:02:30
poziom 5



Grupa: Użytkownik

Lokalizacja: Gorzów JO72pr

Posty: 442 #2271693
Od: 2011-7-20
Prezentacja w pdf-ie mocno pouczająca, ale wraz z Twoim komentarzem i pokazem na spotkaniu była dużo pełniejsza - dziękuję!
_________________
Zbyszek SP3NYF
member of SP3YPR

SP2IPT
19.04.2016 09:11:04
poziom 6



Grupa: Użytkownik

Lokalizacja: JO94GI

Posty: 964 #2271804
Od: 2011-7-20


Ilość edycji wpisu: 1

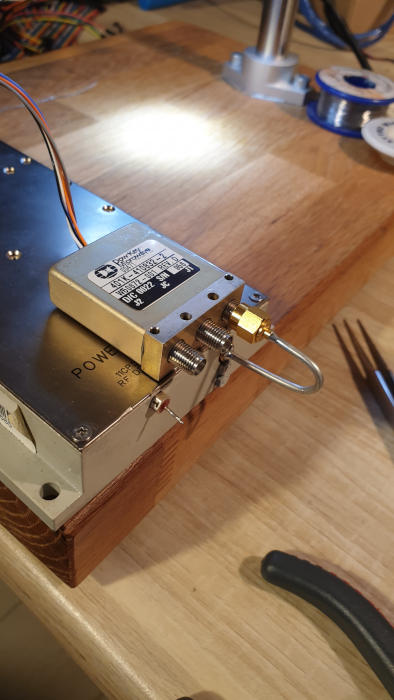

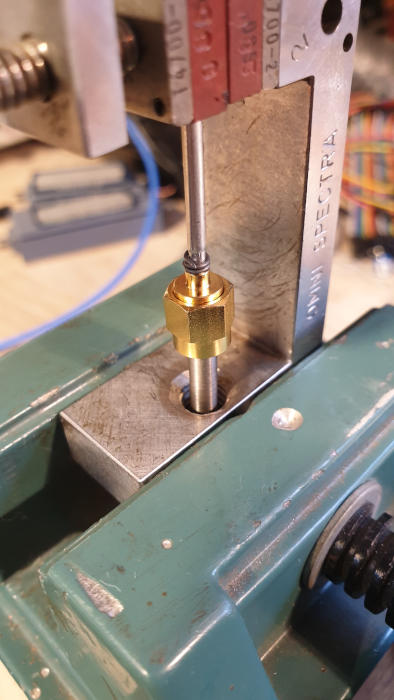

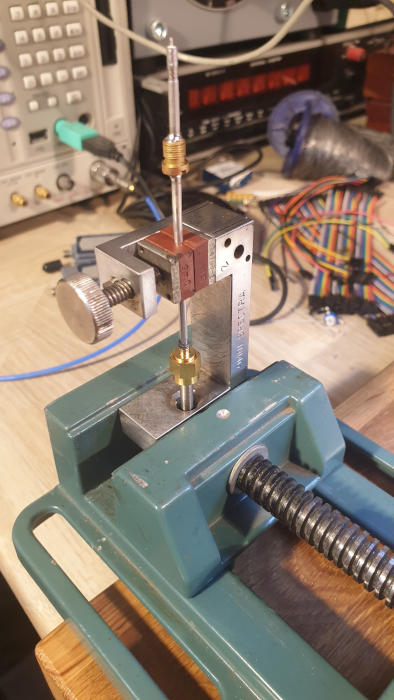

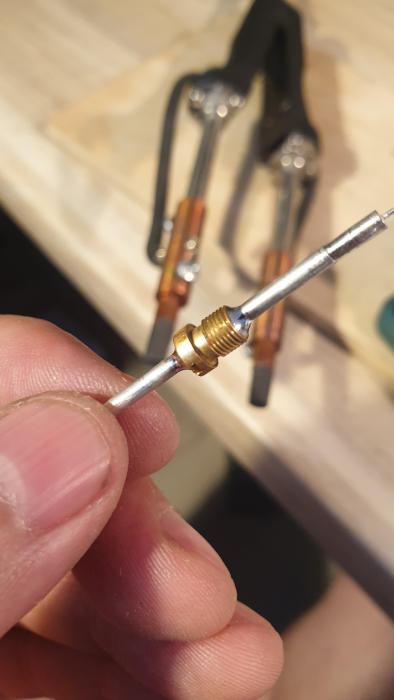

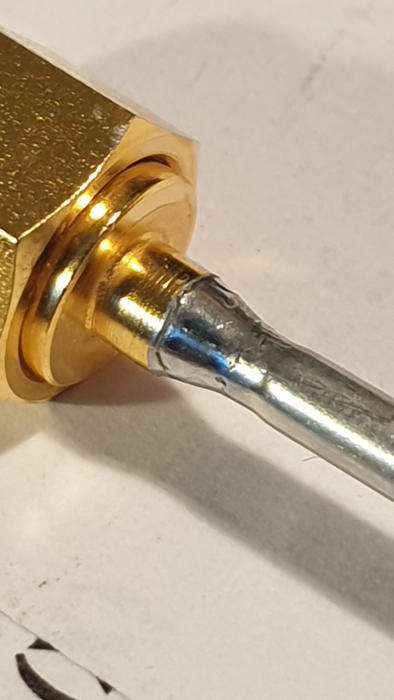

Bardzo ciekawa prezentacja wesoły

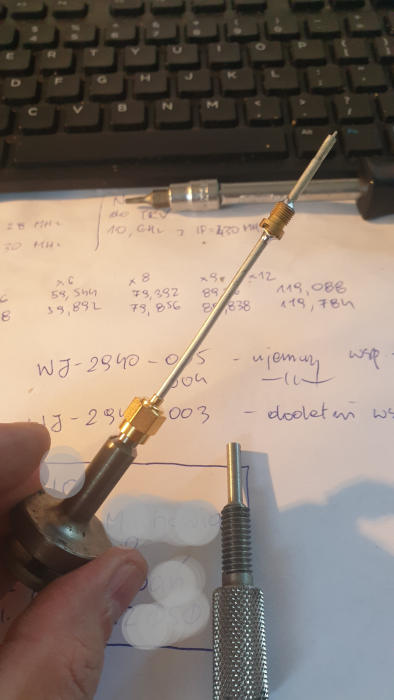

Obrabiam sie powoli ze zdjeciami, ale kilka juz jest pan zielony

Obrazek

Obrazek

Obrazek

Obrazek

Obrazek

Hmmm... czy ja w ogole wiem co mowie?!???!!??! pan zielony
Obrazek

pz
_________________
Electrical engineers do it with less resistance :)

SQ1GQC
23.04.2016 20:22:59
poziom 4

Grupa: Użytkownik

Posty: 254 #2273952
Od: 2014-2-18
    SP2IPT pisze:

    Hmmm... czy ja w ogole wiem co mowie?!???!!??! pan zielony


Kuba, nie rozpoznałeś mojego tajnego przyrządu pomiarowego to jest zdalnego VNA rentegenowskiego. Ja po prostu oceniałem odbicia w miejscu zagięciapan zielonypan zielonypan zielony

A że mam dzisiaj chwilę dla siebie, to zacznę publikować dokumentacje dla mojej "linii" produkcyjnej. A nóż kogoś zainteresuje. Na początek moja wariacja na temat giętarki i link do rysunku złożeniowego na moim koncie Autodesk 360.

Obrazek



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Model można sobie poobracać czy "eksplodować".

Poniżej link do paczki z rysunkami części w pdf.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Oprócz elementów które zamawiałem, jest zastosowanych kilka elementów handlowych. Podaję linki do sklepu, gdzie je kupowałem i co to były za elementy (ceny łączne za podane ilości danego asortymentu).



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



1 x Pokrętło VCT.40 A-8-C9 6,16 zł
4 x Stopa LX.25-SW13-M6X24 5,66 zł
8 x Tuleja ślizgowa TUP1 06.08 14,37 zł
1 x Łożysko liniowe zamknięte LM08UU 10,00 zł
1 x Wałek prowadzący fi8 h6 - 500 mm 17,99 zł
1 x Nakrętka brązowa cylindryczna 10x2 26,00 zł
2 x Łożysko kulkowe zwykłe jednorzędowe 605 2RS 7,01 zł

Jak by ktoś miał jakieś pytania czy sugestie, to zapraszam. Przygotuję też dokumentację do lutownicy ale to chwile musi jeszcze potrwać.
_________________
Paweł

sq2lx
23.04.2016 20:52:39
poziom 4



Grupa: Użytkownik

Lokalizacja: Gdynia JO94FL

Posty: 202 #2273960
Od: 2011-8-11


Ilość edycji wpisu: 1
Paweł wielki szacunek za Twoje profesjonalne podejście do tematu, i jeszcze większy "szacun" , że się z nami tym dzielisz wesoły . Zawsze mnie ciekawiło jak to się robi fachowo.
Ale....
    SQ1GQC pisze:

    Chcę też zaprosić innych kolegów do podzielenia się swoimi rozwiązaniami.


No i tutaj powieje amatorką.
Korzystam z "kółeczka" do zaginania semi-rigid, a co do lutowania to faktycznie jest problem z "wypływającym" teflonem. Nigdy nie mierzyłem tych moich kabli więc nie do końca wiem czy moja technologia jest dobra a może i nawet lepiej, że nie wiemchory ważne, że działacool



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA




TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


_________________
73! Krzysiek SQ2LX
http://sq2lx.blogspot.com/

SQ1GQC
23.04.2016 22:35:11
poziom 4

Grupa: Użytkownik

Posty: 254 #2273996
Od: 2014-2-18
    sq2lx pisze:

    ...
    No i tutaj powieje amatorką.
    Korzystam z "kółeczka" do zaginania semi-rigid, a co do lutowania to faktycznie jest problem z "wypływającym" teflonem. Nigdy nie mierzyłem tych moich kabli więc nie do końca wiem czy moja technologia jest dobra a może i nawet lepiej, że nie wiemchory ważne, że działacool
    ...


Bez przesady z tą amatorką. Paradygmat pozostaje niezmienny, ważne aby zagięcie było płynne i nie zgniatało przewodu (nie zmieniał się jego przekrój). I Twoja rolka w większości te postulaty spełnia a moim zdaniem jest to dużo lepsze rozwiązanie niż gięcie bez niczego. Bez bicia się przyznaję, że moje rozwiązanie jest cokolwiek zagmatwane. aniołek
Jako uzupełnienie zrobię jeszcze giętarkę według pomysłu Kazika SP7CKH, która umożliwi mi wykonywanie gięć w pobliżu zakończeń przewodów. A będzie to o tyle łatwiejsze, że dostałem wytoczoną rolkę oraz element dociskowy, których w warunkach mojego amatorskiego warsztatu nie jestem jeszcze w stanie wykonać.
A jak w pełni uruchomię drugi VNA (~21 GHz) i opcję reflektometrii w domenie czasu do niego to można będzie się pobawić w porównanie i naoczną analizę wpływu sposobu gięcia na parametry przewodu. Może na jesienne warsztaty?
_________________
Paweł

sq2lx
24.04.2016 10:27:08
poziom 4



Grupa: Użytkownik

Lokalizacja: Gdynia JO94FL

Posty: 202 #2274138
Od: 2011-8-11
Pewnie, że pomierzymy jesienią wesoły
A w uzupełnieniu dodam, że rozwiązanie z rolką znalazłem na stronie Lorenza DL6NCI

TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA

w zakładce Tools
_________________
73! Krzysiek SQ2LX
http://sq2lx.blogspot.com/

SP6GWB
24.04.2016 14:15:58
poziom 5

Grupa: Użytkownik

Posty: 581 #2274272
Od: 2011-9-14
Ja mam inną metodę - duża 'kolekcja' kabli semirigid, w której znajduję pasujący kabel. Czasami go skracam, lub z dłuższego robię dwa kable.
73's de Staszek SP6GWB

SQ1GQC
01.05.2016 23:52:40
poziom 4

Grupa: Użytkownik

Posty: 254 #2277769
Od: 2014-2-18


Ilość edycji wpisu: 3
To teraz zabiorę się za dokumentację do lutownicy. Na początek schemat. Na forum zbyt wyraźny być nie może ze względu na ograniczenie wielkości pliku graficznego, więc zamieszczam też link do pdfa.

Obrazek

Link do pdf'a ze schematem.



TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA



Na schemacie przybliżone BOM. Dodam jeszcze zdjęcia i rysunki obudowy.

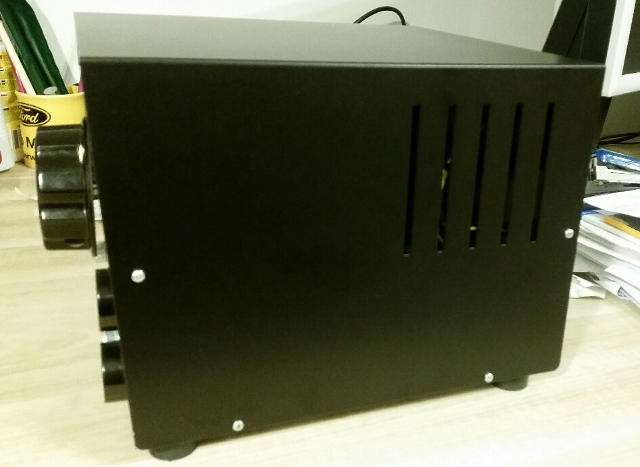

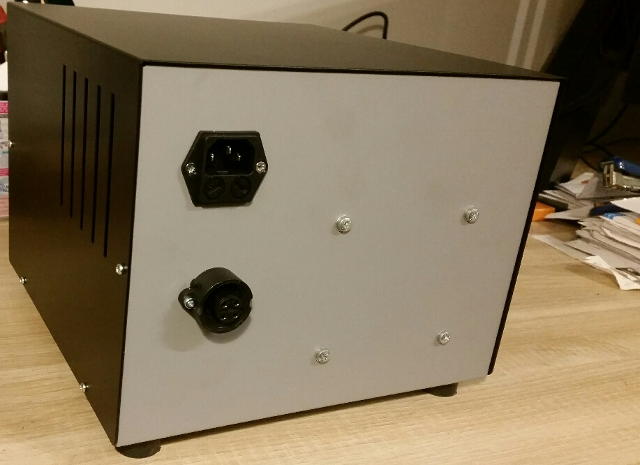

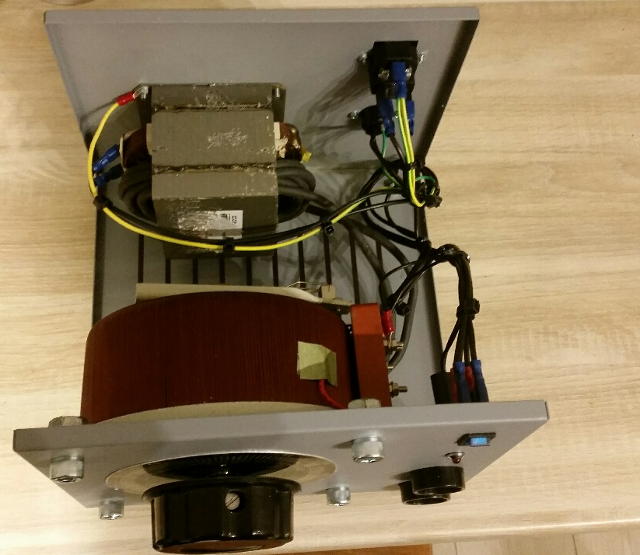

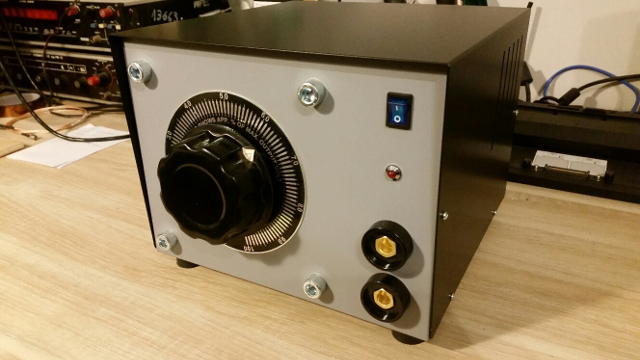

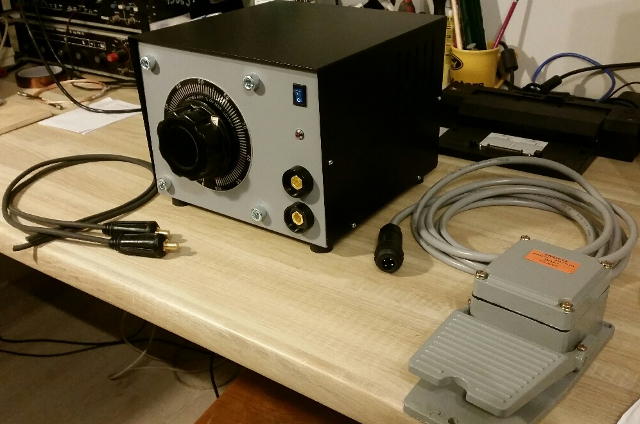

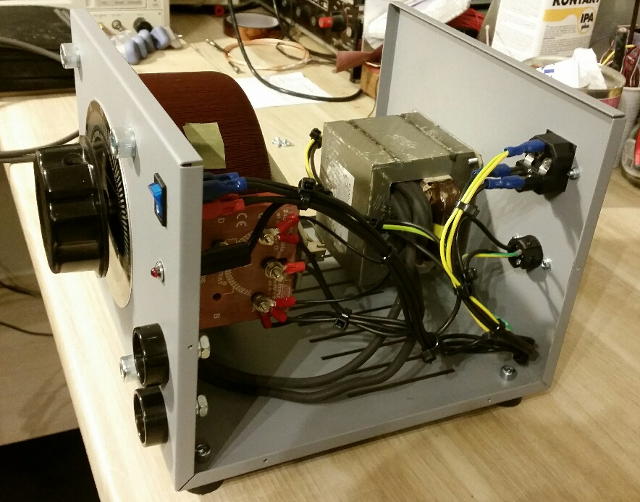

Edit - zdjęcia:

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

Edit 2

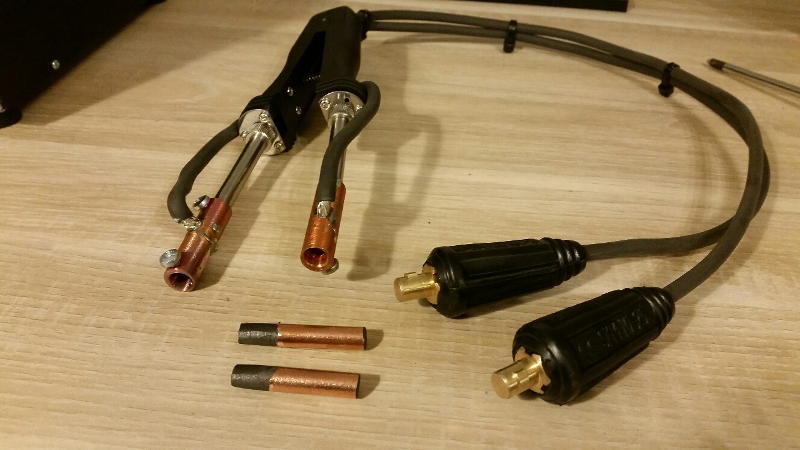

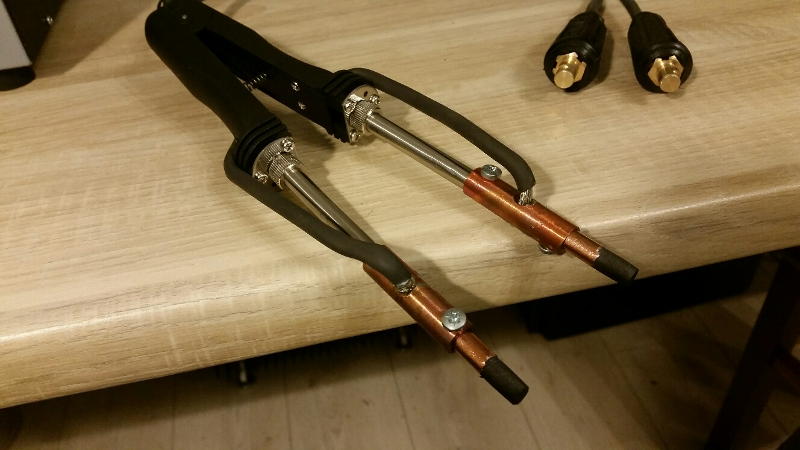

Co do zastosowanych elektrod, to są to "Elektrody węglowe miedziowane 8mm spawarka" kupione na allegro po 1,30 PLN za elektrodę o długości 305 mm. Trochę rzeźbienia i powstaje elektroda do mojej lutownicy.

Edit 3 (chyba ostatni w tym pościeaniołek )

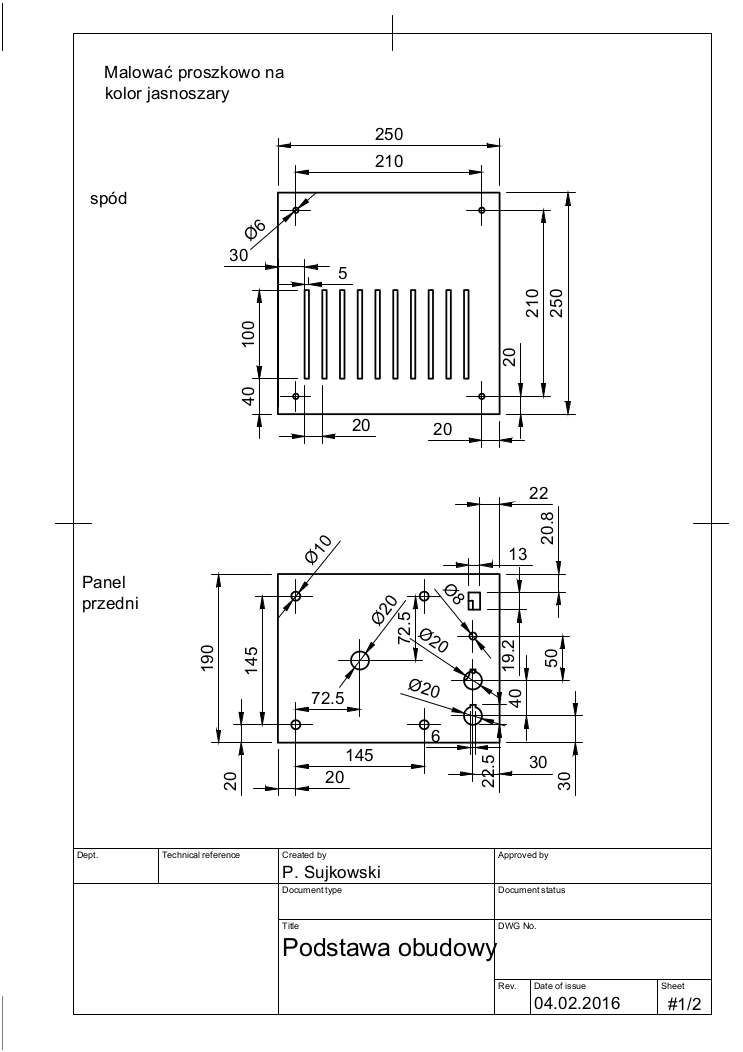

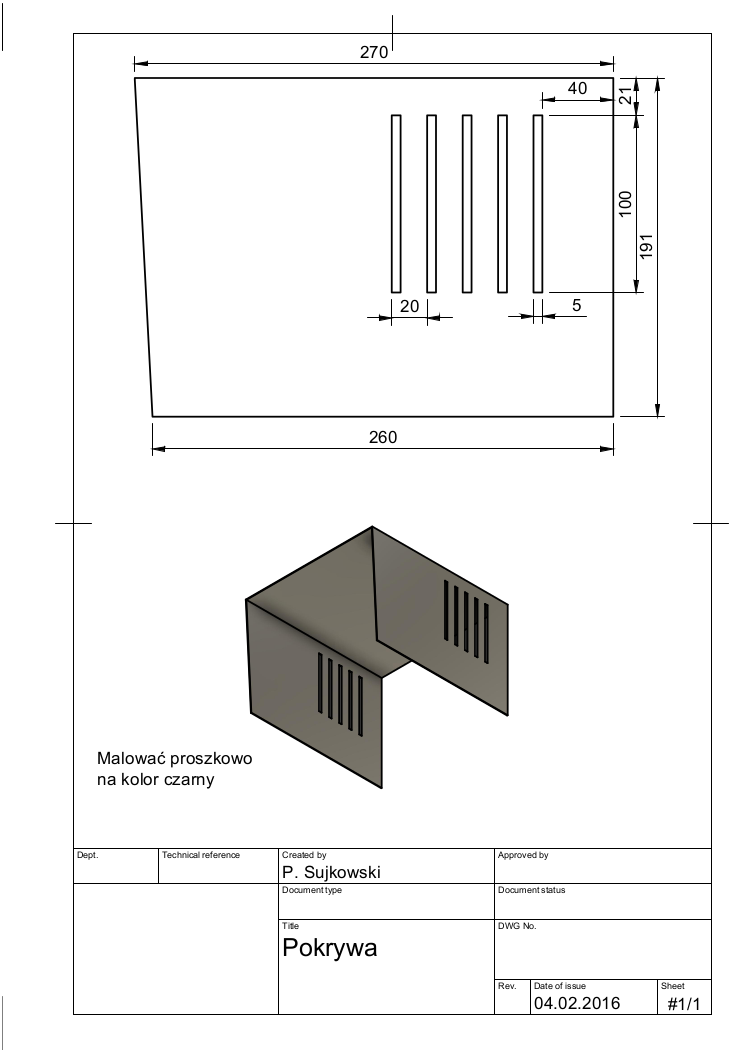

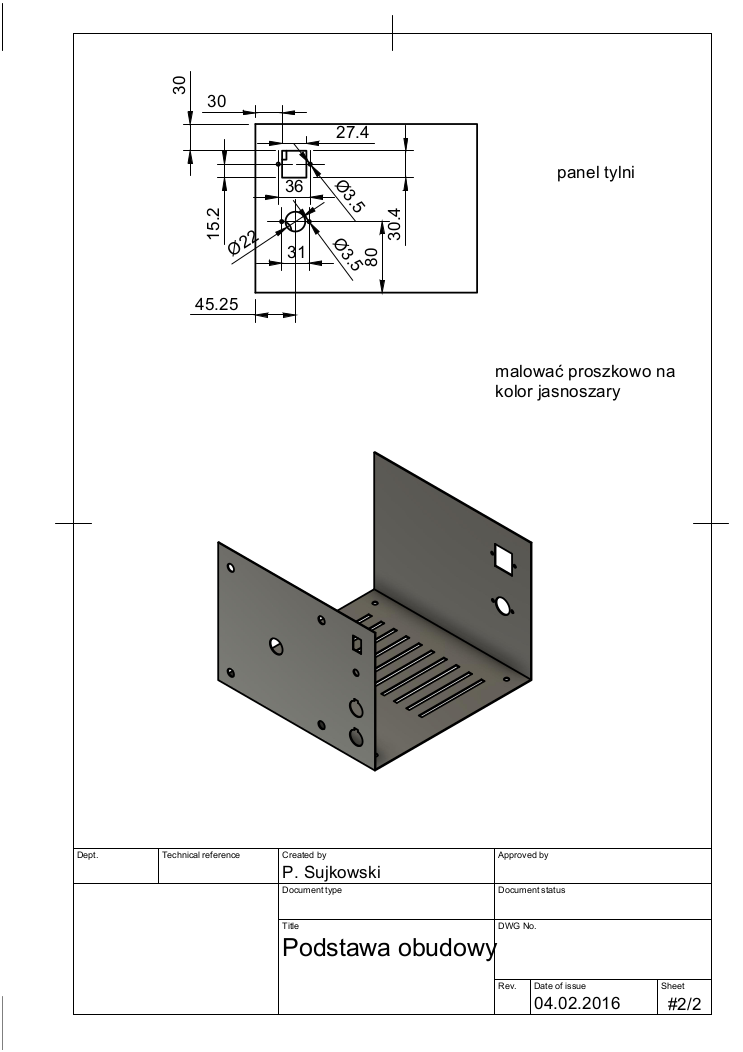

Uproszczone rysunki obudowy lutownicy. Rysunki nie zawierają otworów do mocowania transformatora mikrofalówki do tylnej ściany obudowy - rozstaw i średnica zależne od egzemplarza transformatora. Nie zawierają też zagięć i otworów na wkręty - te zostawiłem w gestii wykonawcy zamówienia.

Obrazek
Obrazek
Obrazek
_________________
Paweł
