Porównanie anten skuteczności drutowych(!) w paśmie 10 GHz


SQ1GQC
14.07.2019 00:58:12
poziom 4

Grupa: Użytkownik

Posty: 328 #3971134
Od: 2014-2-18


Ilość edycji wpisu: 1

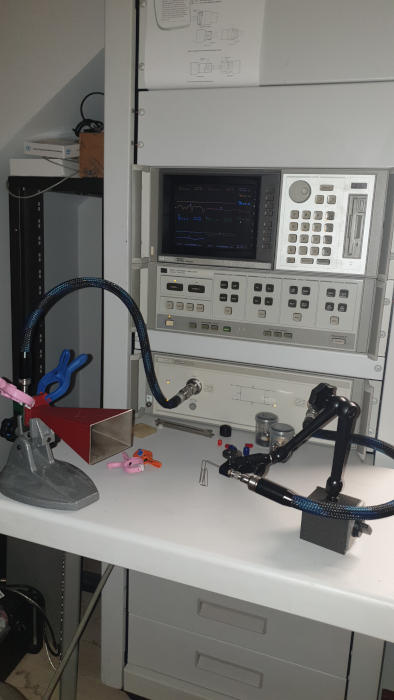

Podczas rozmowy z jednym z kolegów powstała rozbieżność na temat skuteczności prostych anten drutowych w zastosowaniu w paśmie 10 GHz. Kolega był zwolennikiem wersji trójkątnej, którą z powodzeniem przetestował i stosował, ja miałem wątpliwość czy wersja okrągła nie uzyska aby lepszych wyników. Aby rozluźnić się po pracowitym dniu, postanowiłem sprawdzić empirycznie najbliższą sercu inżyniera metodą, poprzez pomiary. W celu ich wykonania zestawiłem stanowisko pomiarowe:

Obrazek

Stanowisko przyjęło formę poligonu antenowego zestawionego z anteny typu horn na WR90 o aperyturze wyjścia 75 na 50 mm, przejścia SMA/WR90 i odległego o 300 mm gniazda SMA wykorzystywanego do obsadzania testowanych anten. Dokonałem kalibracji na częstotliwości 10,368 GHz +/-1 GHz. Jako płaszczyznę kalibracji przyjąłem gniazdo SMA w którym osadzałem testowane anteny z jednej strony a z drugiej wtyk 3,5 mm który wpiąłem do przejścia SMA/WR90.

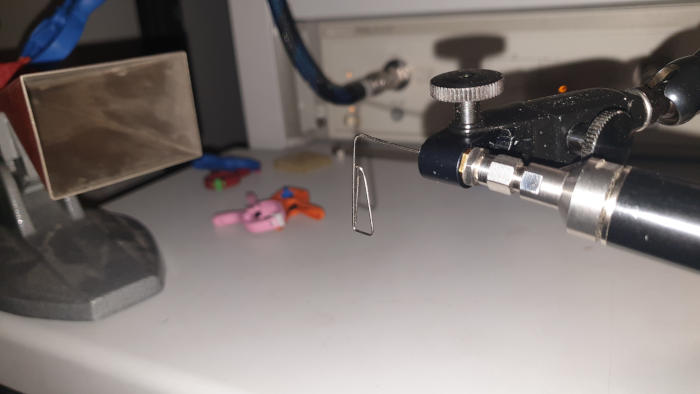

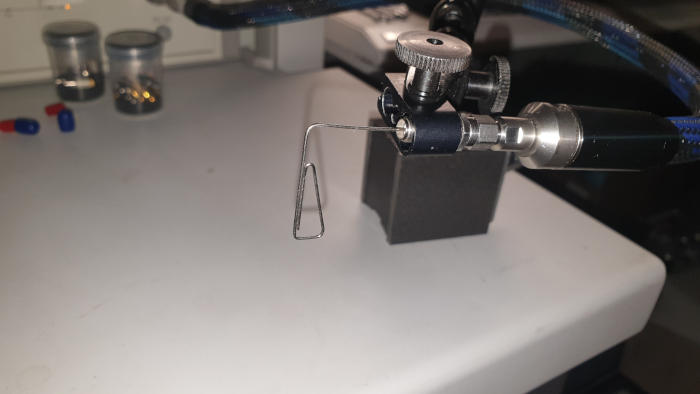

Na pierwszy ogień poszedł model trójkątny:

Obrazek

Obrazek

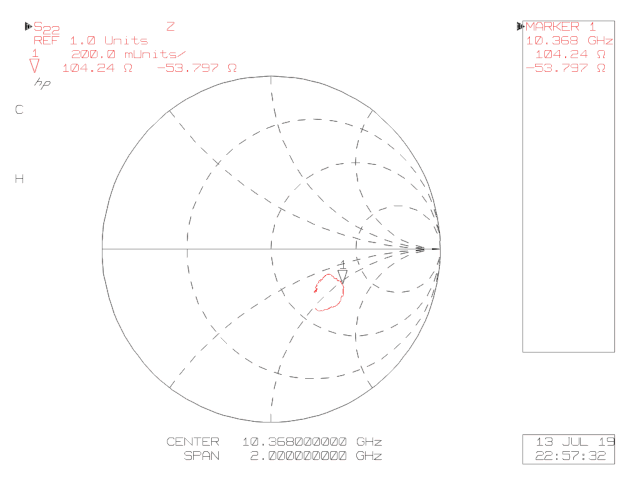

Najpierw sprawdziłem jego dopasowanie na częstotliwości 10,368 MHz:

Obrazek

Tłumienie odbicia (S22) -6,6 dB. Od biedy idzie nawet nadawać.

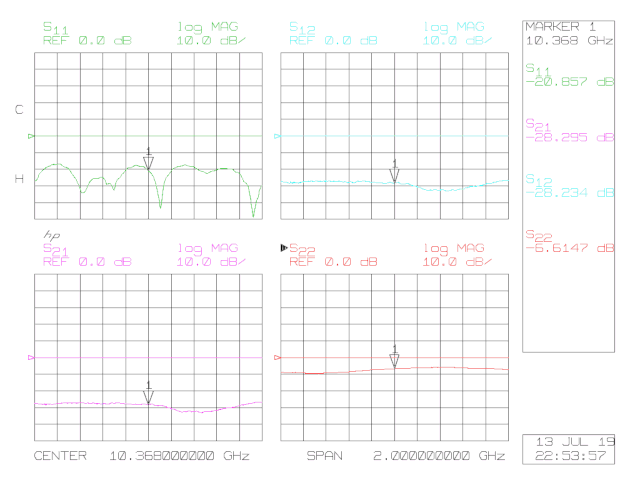

Tłumienie całego toru (S21 i S12) -28,3 dB:

Obrazek

S11 to odbicia horna.

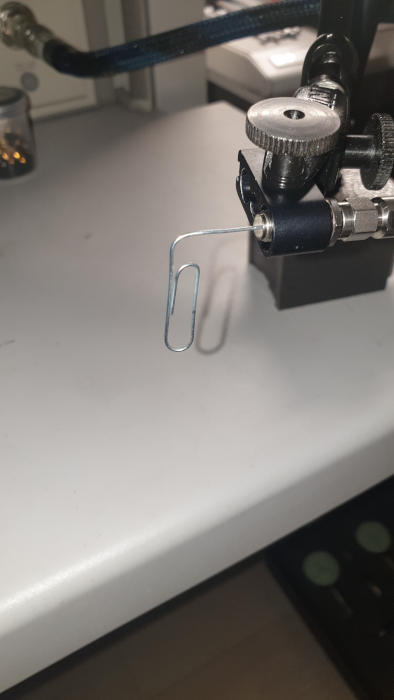

Następnie zamontowałem antenę w wersji okrągłej:

Obrazek

Dopasowanie, troszkę lepsze (S22=-7,75 dB):

Obrazek

Obrazek

Tłumienie toru też troszkę niższe, bo -23 dB.

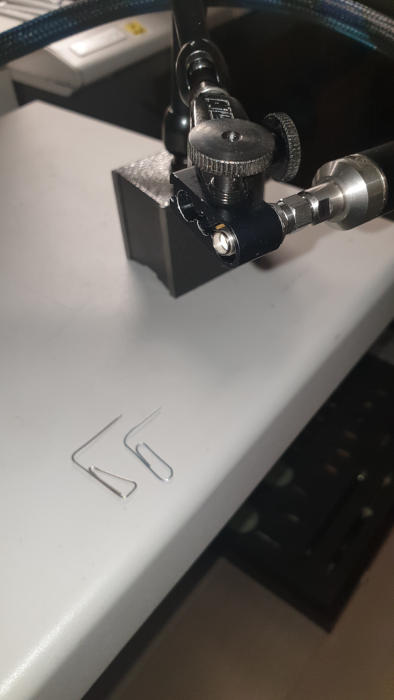

Następnie celem wyznaczenia zysku tych anten w stosunku do pustego gniazdka SMA, dokonałem pomiaru tłumienia toru bez zamontowanej anteny:

Obrazek

Pomiar wykazał -65 dB, czyli zysk anteny drutowej typu trójkątnego wyniósł 36,8 dB w stosunku do pustego gniazda a wersji okrągłej 42 dB w stosunku do pustego gniazda.
Wersja okrągła okazałe się nieznacznie lepsza do naszych zastosowań, wyższy zysk i mniejsze odbicia.
_________________
Paweł

Electra25.08.2019 10:53:01
poziom 5

oczka

SQ5KTM
14.07.2019 01:17:50
poziom 1



Grupa: Użytkownik

Lokalizacja: KO02KH

Posty: 43 #3971136
Od: 2014-10-16
Świetne porównanie!
Kusi sprawdzenie wersji klasycznej, trudnej do dostania anteny drutowej krzyżowej - podobno rewelacja:

TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


_________________
73!
Michał
SQ5KTM

SP5XMU
14.07.2019 14:54:13
poziom 4



Grupa: Użytkownik

Lokalizacja: KO02lg

Posty: 295 #3971281
Od: 2011-12-27


Ilość edycji wpisu: 1
pan zielony Michał ja od dawna używamy bardziej odlotowych. Pawłem podesłać do pomiaru czy czekamy do warsztatów jesiennych ??


TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ ZDJĘCIA. DARMOWA REJESTRACJA


_________________
vy73 de Tom SP5XMU / SN5R

RadioActive 50MHz & above
https://twitter.com/sp5xmu http://sr5tdm.com

SP5MX
14.07.2019 15:02:53
poziom 2

Grupa: Użytkownik

Lokalizacja: KO02ff

Posty: 59 #3971284
Od: 2011-8-7
Antenę w wersji okrągłej testowaliśmy praktycznie z Markiem SP4ELF.
W Gajowie odbieraliśmy na niej beacon 3cm z Czarnej Góry, dystans około 50km
_________________

------
Irek

SQ5KTM
22.08.2019 14:56:09
poziom 1



Grupa: Użytkownik

Lokalizacja: KO02KH

Posty: 43 #4313427
Od: 2014-10-16
Uwaga, NASA już podpatrzyła to rozwiązanie i bez pardonu kopiuje

TYLKO ZAREJESTROWANI I ZALOGOWANI UŻYTKOWNICY WIDZĄ LINKI » DARMOWA REJESTRACJA


_________________
73!
Michał
SQ5KTM
